| Tempat asal: | Jiangsu, Tiongkok (Daratan) |
| Nama merek: | Jkongmotor |
| Sertifikasi: | CE, ROHS,ISO9001 |
| Nomor model: | JKBLS120 |
| Kuantitas min Order: | 3-10PCS |
|---|---|
| Harga: | US $17.00 - US $22.00 |
| Kemasan rincian: | <i>with export carton .</i> <b>dengan karton ekspor.</b> <i>big quantity with pallet</i> <b>jumlah b |
| Waktu pengiriman: | Untuk sampel, 7-15 hari / Untuk batch, 15-25 hari |
| Syarat-syarat pembayaran: | T / T, paypal, Western Union, L / C. |
| Menyediakan kemampuan: | 50.000 pcs / bulan |
| Jenis motor: | motor DC | Tegangan Masukan: | 12V- 30V |
|---|---|---|---|
| Kecepatan motor: | 20000rpm | Berat: | 0.6CE ROHSkg |
| bersertifikat: | CE ROHS | Motor yang Cocok: | 0 - 120W |
| Cahaya Tinggi: | pengemudi motor bldc,pengemudi motor |
||

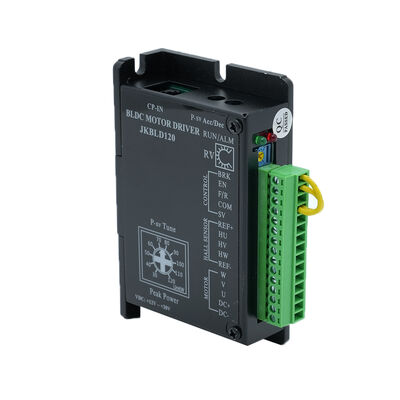

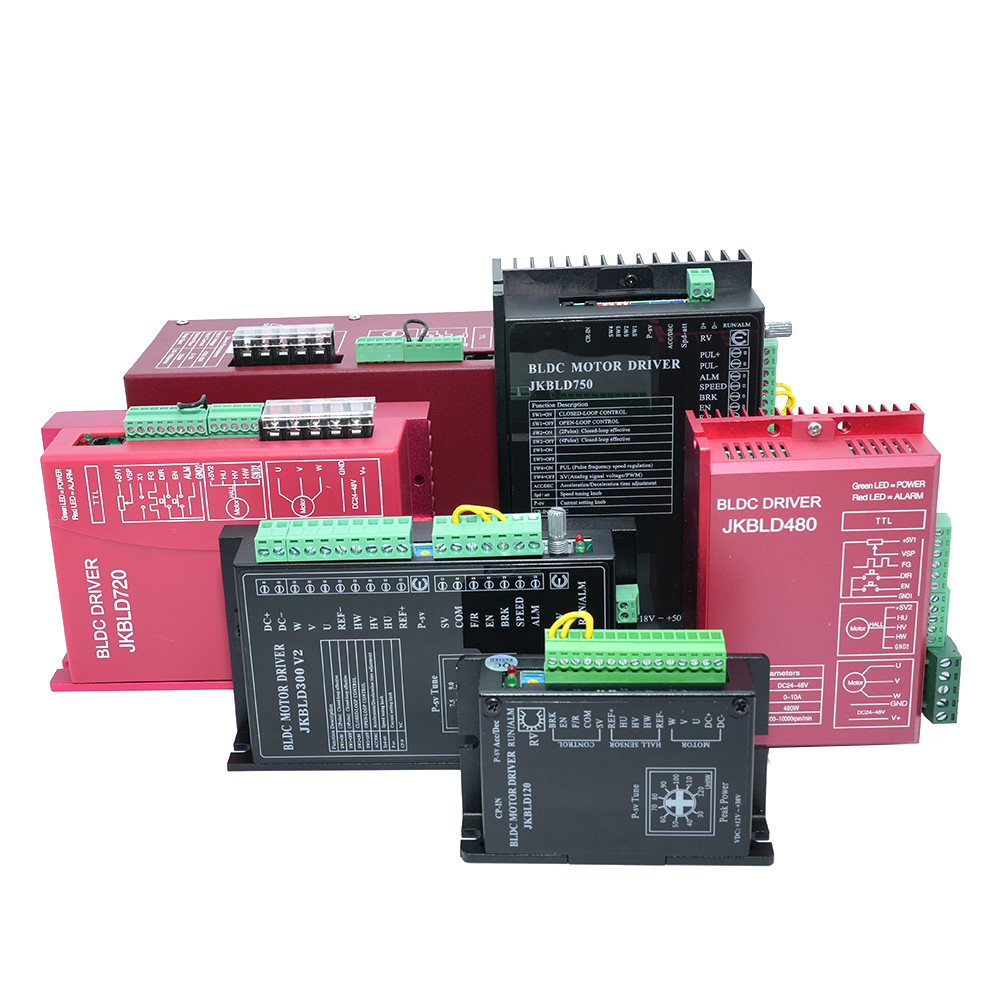

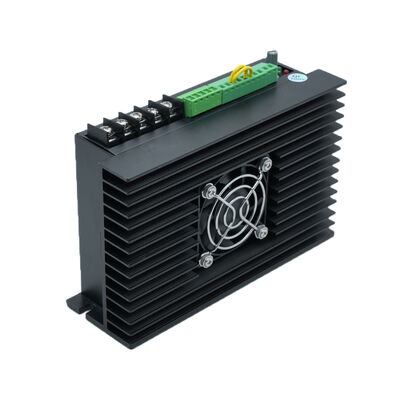

10V ~ 30VDC 0A-8A Driver Motor Dc Brushless JKBLD120 Untuk Motor Bldc 0-120w
| Model | |||||
| Spesifikasi | Satuan | JK57BLS01 | JK57BLS02 | JK57BLS03 | JK57BLS04 |
| Jumlah Fase | Fase | 3 | |||
| Jumlah tiang | Polandia | 4 | |||
| Tegangan Terukur | VDC | 36 | |||
| Nilai Kecepatan | Rpm | 4000 | |||
| Nilai Torsi | Nm | 0.11 | 0,22 | 0.33 | 0,44 |
| Nilai Saat Ini | Ampere | 2 | 3.6 | 5.3 | 6.8 |
| Nilai daya | W | 46 | 92 | 138 | 184 |
| Torsi Puncak | Nm | 0.33 | 0,66 | 1 | 1.32 |
| Arus Puncak | Ampere | 6.8 | 11.5 | 15.5 | 20.5 |
| Kembali EMF | V/Krpm | 7.7 | 7.4 | 7.3 | 7.1 |
| Konstanta torsi | Nm/A | 0,073 | 0,07 | 0,07 | 0,068 |
| Inersia Rotor | gc㎡ | 75 | 119 | 173 | 230 |
| Panjang tubuh | mm | 47 | 67 | 87 | 107 |
| Bobot | kg | 0,44 | 0,75 | 1 | 1.25 |
| Sensor | Sayang | ||||
| Kelas Isolasi | B | ||||
| Tingkat Perlindungan | IP30 | ||||
| Suhu Penyimpanan | -25～+70℃ | ||||
| Suhu Operasional | -15～+50℃ | ||||
| Kelembaban Kerja | 85% RH | ||||
| Lingkungan kerja | Luar ruangan (tidak ada sinar matahari langsung), tidak ada gas korosif, tidak ada gas yang mudah terbakar, tidak ada kabut minyak, tidak ada debu | ||||
| Ketinggian | 1000 meter atau kurang | ||||
| Model | |||||
| Spesifikasi | Satuan | JK60BLS01 | JK60BLS02 | JK60BLS03 | JK60BLS04 |
| Jumlah Fase | Fase | 3 | |||
| jumlah tiang | Polandia | 8 | |||
| Tegangan Terukur | VDC | 48 | |||
| Nilai Kecepatan | Rpm | 3000 | |||
| Nilai Torsi | Nm | 0,3 | 0.6 | 0.9 | 1.2 |
| Nilai Saat Ini | Ampere | 2.8 | 5.2 | 7.5 | 9.5 |
| Nilai daya | W | 94 | 188 | 283 | 377 |
| Torsi Puncak | Nm | 0.9 | 1.8 | 2.7 | 3.6 |
| Arus Puncak | Ampere | 8.4 | 15.6 | 22.5 | 28.5 |
| Kembali EMF | V/Krpm | 12.1 | 12.6 | 12.4 | 13.3 |
| Konstanta torsi | Nm/A | 0,116 | 0.12 | 0.118 | 0,127 |
| Inersia Rotor | Kg.c㎡ | 0.24 | 0,48 | 0.72 | 0,96 |
| Panjang tubuh | mm | 78 | 99 | 120 | 141 |
| Bobot | kg | 0,85 | 1.25 | 1.65 | 2.05 |
| Sensor | Sayang | ||||
| Kelas Isolasi | B | ||||
| Tingkat Perlindungan | IP30 | ||||
| Suhu Penyimpanan | -25～+70℃ | ||||
| Suhu Operasional | -15～+50℃ | ||||
| Kelembaban Kerja | <= 85% RH | ||||
| Lingkungan kerja | Tidak ada sinar matahari langsung, gas non-korosif, gas yang mudah terbakar, kabut minyak, tidak ada debu. | ||||
| Ketinggian | 1000m atau di bawah | ||||
| Parameter | min | Dinilai | Maks | Satuan |
| Sudut Sensor Aula Motor | 120 °/240 ° | |||
| Masukan Daya DC | 12 | 24 | 30 | V |
| Drive Output Saat Ini | 5 | 8 | SEBUAH | |
| Kecepatan Motor yang Sesuai | 0 | 20000 | rpm | |
| Tegangan Sensor Hall | 4,5 | 5 | 5.5 | V |
| Sensor Hall Saat Ini | 20 | mA | ||
| Potensiometer Eksternal | 10K | Ω. | ||
|
tanda |
mendefinisikan |
|
DC+/DC- |
Input catu daya (DC12V~DC30V) jangan salah untuk + dan - |
|
U, V, W |
Kabel terkemuka motor menghubungkan kabel tebal |
|
Hu, Hv, Hw |
Sambungan kabel utama sinyal hall (kabel tipis Hu, Hv, Hw) |
|
REF+ |
Catu daya aula + (untuk input aula motor +5V) |
|
REF- |
Catu daya aula - (tanah aula menghubungkan port ini) |
|
VCC |
Port catu daya potensiometer eksternal (hanya dapat digunakan untuk potensiometer, tidak dapat untuk sirkuit eksternal lainnya) |
|
SV |
Terminal potensiometer eksternal (Lihat pengaturan kecepatan catatan) |
|
COM |
port umum (tingkat rendah) |
|
F/R |
Arah: menjuntai atau maju tingkat tinggi, inversi tingkat rendahcatatan 1 |
|
ID |
Aktifkan: level tinggi/stop level rendah/jalankan note 1 |
|
BRK |
Rem cepat: level tinggi/stop level rendah/run note 1 |
