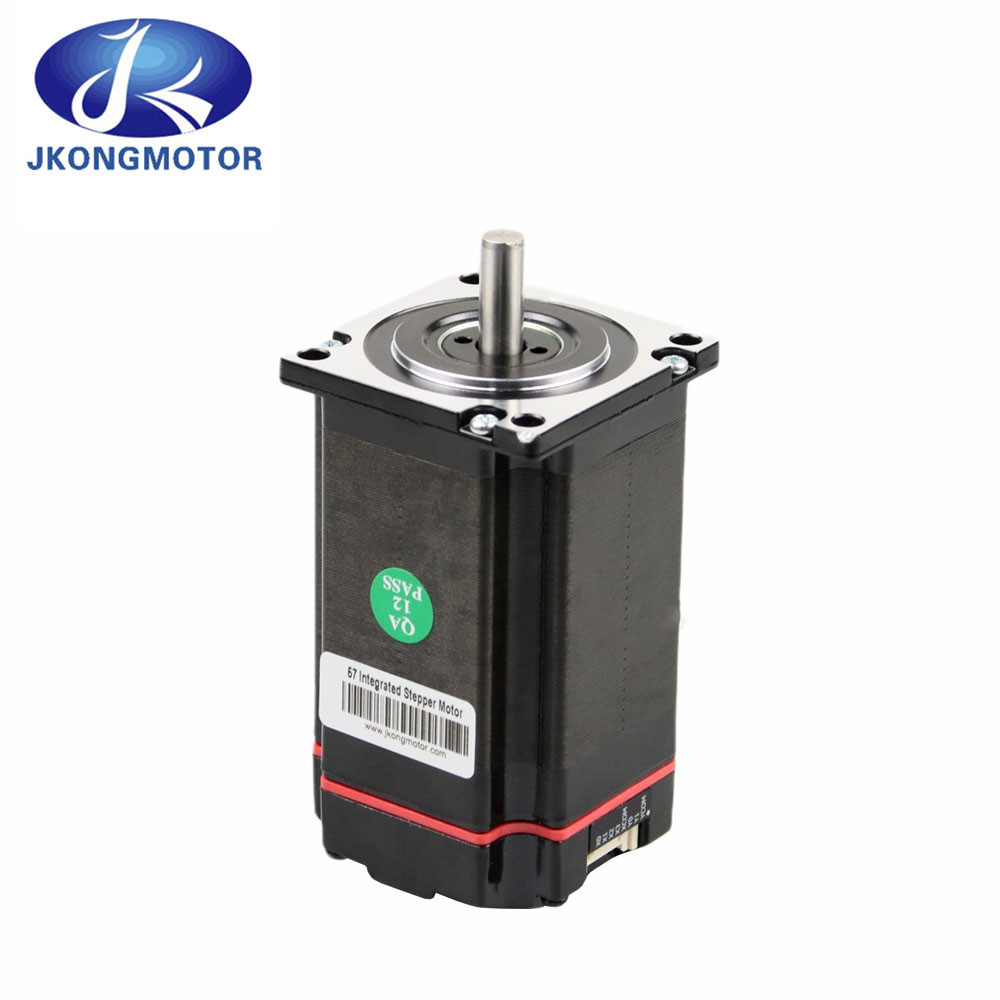

RS485 CANopen 1.2N.M / 2.2N.M / 3N.M Nema 23 Terintegrasi Motor Loop Loop Tertutup Dengan Driver 56 / 80mm CANopen CiA402

RS485 CANopen 1.2NM / 2.2NM / 3N.M Nema 23 Motor Stepper Loop Tertutup Terintegrasi Dengan Driver 56 / 80mm CANopen CiA402

STM memadukan teknologi motor langkah dan penggerak ke dalam satu perangkat, menawarkan penghematan ruang, pemasangan kabel, dan biaya dibandingkan solusi motor dan penggerak konvensional.Dengan pengontrol, STM memiliki lebih banyak opsi kontrol, dan fungsi deteksi macet dan pencegahan macet.

Motor Terintegrasi Seri ISM57 JKONGMOTOR adalah motor yang hemat biaya, berkinerja tinggi, dengan penggerak terpasang. Ini didasarkan pada teknologi kontrol arus digital canggih, dan memiliki torsi tinggi, kebisingan rendah, dan getaran rendah.Parameter operasional adalah sakelar yang dapat dipilih.

JKONGMOTOR's ISM Series Integrated Stepper Motors adalah motor stepper terintegrasi serbaguna yang kompak yang memenuhi hampir semua kebutuhan untuk sistem motor stepper kompak.Rentang gaya adalah dari 0,2 hingga 25Nm dalam ukuran flensa NEMA 17(43mm) hingga NEMA 43 (110mm). Ide dasar dalam motor ISM adalah meminimalkan biaya pemasangan tetapi juga membuat komponen yang jauh lebih terlindungi dari gangguan listrik yang bisa menjadi masalah umum saat menggunakan kabel panjang antara pengontrol dan motor.Motor stepper, sensor hall atau encoder dan elektronik secara khusus dikembangkan oleh JKONGMOTOR sehingga bersama-sama membentuk unit tertutup di mana power driver dan pengontrol dipasang di dalam motor di bagian tertutup.

1. 57mm Hybrid Nema 23 Terintegrasi Stepper Motor Genaral Spesifikasi:

2, Fitur daridriver pengontrol motor stepper terintegrasi:

1): Generasi baru teknologi DSP 32-bit.

2): Mendukung protokol MODBUS-RTU standar.

3): terminal fungsi input 4 arah, terminal fungsi output 2 arah.

4): Peluruhan torsi berkurang, dan kecepatannya bisa mencapai 3000rpm.

5): Output alarm bawaan untuk pemantauan dan kontrol yang mudah.

6): Menyesuaikan arus secara cerdas, mengurangi getaran, kebisingan, dan panas, serta meningkatkan efisiensi hingga 35%.

7): Rentang tegangan: DC24~50V.

8): 16 subdivisi yang dapat disesuaikan, standarnya adalah 1000pulse/r.

9): Kecepatan dan kekakuan tinggi yang sangat baik, integrasi sempurna antara servo dan stepper.

10): Dengan tegangan lebih, tegangan kurang, arus lebih dan fungsi perlindungan lainnya.

11): Desain terintegrasi dengan motor penggerak.Instalasi mudah, tapak kecil dan kabel sederhana.

3, Aplikasi darimotor stepper penggerak terintegrasi:

Pencetakan, AOI, ikatan panel, peralatan transfer, dll. dalam peralatan terkait PCB;peralatan terkait kamera seperti kamera dan sidik jari;mesin kristal padat, mesin pengikat kawat, mesin dispensing, beam splitter, dan mesin pita paket dalam kemasan.

4, Spesifikasi Umum nema 23motor langkah terintegrasi:

5, Data Teknis:

6, Deskripsi Terminal:

Deskripsi Terminal
Pin	Fungsi	Catatan	Skema Antarmuka
PWR	Indikator daya	Indikator daya hidup
ALM	Indikator alarm	Indikator memancing alarm
X0-X3	4 terminal masukan	Terminal Input/Output, catu daya sinyal 24V, mendukung NPN dan PNP dua mode pengkabelan, mendukung modifikasi perangkat lunak fungsi terminal
XCOM	Masukan umum
Y0-Y1	2 terminal keluaran
YCOM	Keluaran umum
B-	Antarmuka komunikasi RS485 1	2 set antarmuka komunikasi RS485, digunakan untuk koneksi masuk dan keluar, baud rate default adalah 115200, format data adalah: data 8-bit, tidak ada digit cek, 1 stop bit.
A+
B-	Antarmuka komunikasi RS485 2
A+
+ DC	Terminal positif masukan daya	DC24~50V
GND	Terminal negatif masukan daya

7, Terminal Masukan / Keluaran:

8, pengaturan sakelar DIP:

9, pengaturan port daya:

10, Rilis alarm:

Pelepasan alarm:
Kode kesalahan	Informasi kesalahan	Lampu peringatan ALM	Menyetel ulang
Err1: (0x01)	Arus lebih atau hubung singkat fase-ke-fase		Atur ulang daya mati
Err2: (0x02)	Tegangan catu daya terlalu tinggi		Kunci/Setel ulang otomatis
Err3: (0x03)	Tegangan catu daya terlalu rendah		Kunci/Setel ulang otomatis
Err5: (0x05)	Keluar dari topan		Atur ulang daya mati

11, Gunakan lingkungan:

12, Dimensi Produk: (Satuan = mm)

13, Desain Disesuaikan:

Jika motor ini tidak sesuai dengan permintaan Anda.Jangan ragu untuk menghubungi kami, Kami dapat membuat poros / belitan / flensa pemasangan yang disesuaikan / kabel / konektor / Encoder / Rem / Gearbox dan lainnya.Kami akan bekerja berdampingan dengan Anda dan tim Anda untuk merancang motor yang sesuai dengan kebutuhan aplikasi Anda.Semua Rekayasa dan Dukungan dilakukan di rumah.

14, Jenis Poros Disesuaikan:
