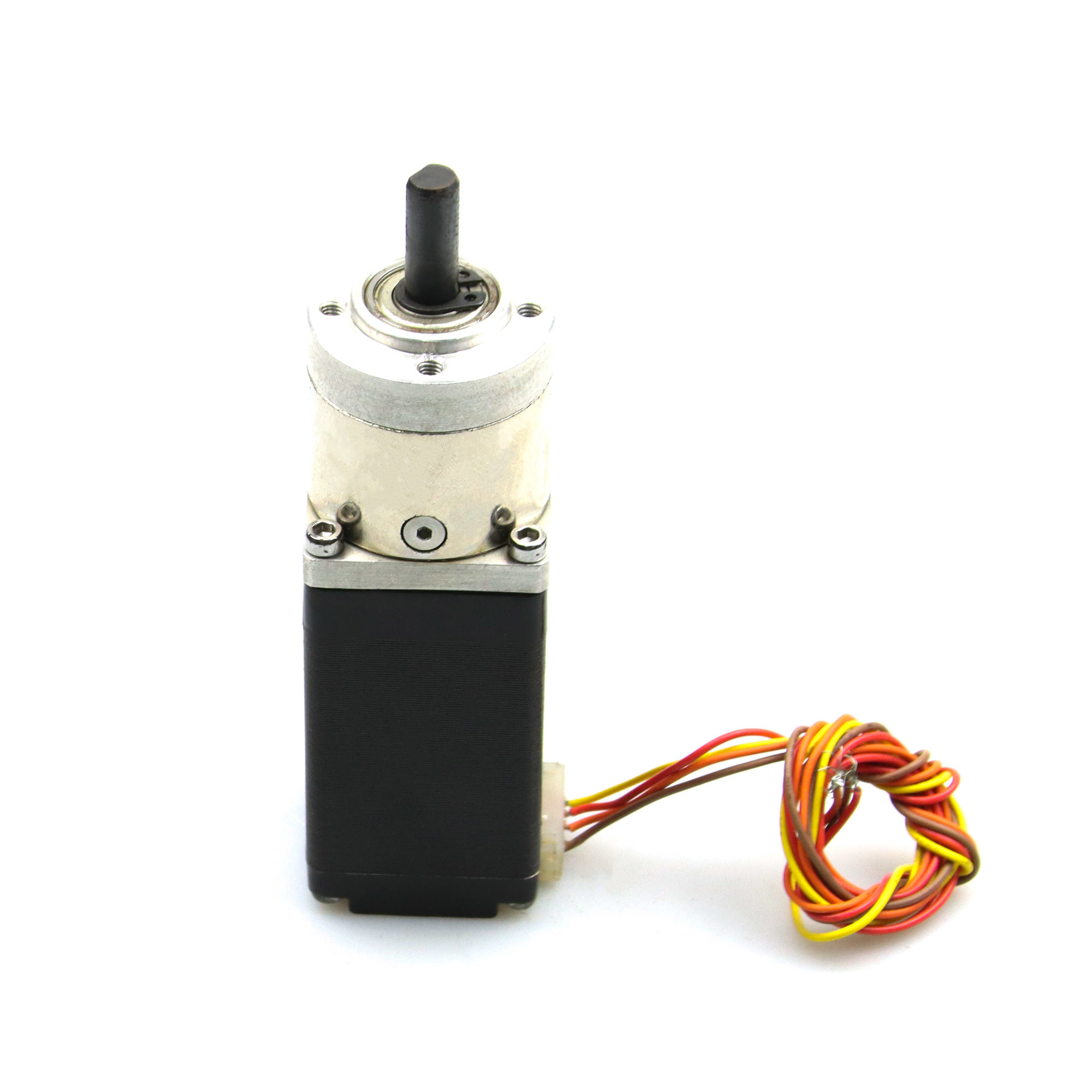

Nema11 28HSP 1200g.Cm Memegang Torsi Miniatur Stepper Motor Dengan Gearbox

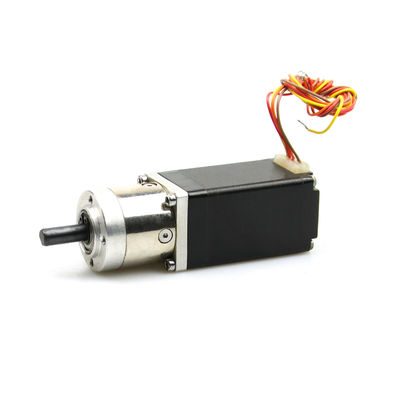

Nema11 mini geared 28HSP 1200g.cm menahan torsi dengan motor stepper gearbox planet

Motor stepper dikenal karena kemampuan pemosisiannya yang akurat dan pengiriman torsi tinggi pada kecepatan rendah, tetapi memerlukan ukuran yang cermat untuk memastikan motor sesuai dengan parameter beban dan aplikasi, untuk meminimalkan kemungkinan langkah yang hilang atau motor terhenti.Menambahkan gearbox ke sistem motor stepper dapat meningkatkan kinerja motor dengan mengurangi rasio inersia beban-ke-motor, meningkatkan torsi ke beban, dan mengurangi osilasi motor.


1. Spesifikasi Umum motor stepper:

• Sudut Langkah (derajat): 1,8 Derajat
• Fase: 2
• Jenis: Hibrida
• Nomor Model: NEMA11
• Model: JK28HS51-0674PG5.18
• Memegang Torsi: 1200g.cm
• Arus / Fase: 0.67A
• Panjang motor: 51mm
• Diameter poros: 6mm
• Kenaikan suhu: di bawah 80
• Suhu sekitar: -20 ~ + 50
• Resistansi isolasi: minimum 100MΩ, 500VDC
• Kekuatan dielektrik: 500VAC selama 1 menit
• Jarak radial poros: 0,02 maks (beban 450 g)
• Jarak sumbu poros: 0,08 Maks.(450 gram beban)
• Gaya radial maksimum: 28N (20mm dari flensa)
• Gaya aksial maksimum: 10N
• ukuran: Sekitar 28x28x51mm


2.Spesifikasi Listrik Nema11 stepper moror

Model nomor.	Sudut langkah	Panjang Motor	Saat ini /Fase	Perlawanan /Fase	Induktansi /Fase	Memegang Torsi	# Memimpin	Inersia Rotor	Motor Berat
	( °)	(L)mm	SEBUAH	Ω	mH	g.cm	Tidak.	g.cm	Kg
JK28HS32-0674PG5.18	1.8	32	0,67	5.6	3.4	600	4	9	0.11
JK28HS45-0674PG51	1.8	45	0,67	6.8	4.9	950	4	12	0.14
JK28HS51-0674PG71	1.8	51	0,67	9.2	7.2	1200	4	18	0.2

3. Gambar motor langkah JK28HS51 dengan encoder:


4. Menghasilkan peralatan:



5.Proses Produksi:

6. Keuntungan dari Motor Stepper hibrida

Motor sederhana dalam konstruksi, dapat diandalkan.
Pada kondisi diam, motor memiliki torsi penuh.
Motor lebih murah.
Mereka membutuhkan sedikit perawatan.
Motor stepper memiliki respons start, stop, dan mundur yang sangat baik dan akurat.
