Tempat asal: | Jiangsu, Tiongkok (Daratan) |
Nama merek: | Jkongmotor |
Sertifikasi: | CE, ROHS,ISO9001 |
Nomor model: | DM542 |
Kuantitas min Order: | 3-10PCS |
---|---|
Harga: | US$15.8 ~ US$23.5 |
Kemasan rincian: | <i>with export carton .</i> <b>dengan karton ekspor.</b> <i>big quantity with pallet</i> <b>jumlah b |
Waktu pengiriman: | Untuk sampel, 7-15 hari / Untuk batch, 15-25 hari |
Syarat-syarat pembayaran: | T / T, paypal, Western Union, L / C. |
Menyediakan kemampuan: | 100000PCS / Bulan |
Nama: | Pengontrol Motor Stepper | Tegangan suplai: | 18VDC - 60VDC |
---|---|---|---|
saat ini: | 1A - 4.2A | berat: | 300 gram |
Bersertifikat: | CE ROHS | Motor yang Cocok: | Nema17/23 melangkah motor |
warna: | biru | Sertifikasi: | CE, ROHS, ISO9001 |
Keuntungan: | Stabilitas kecepatan dan Kontrol yang nyaman, tidak perlu komputer atau generator pulsa untuk mengge | MOQ: | 3 buah |
Cahaya Tinggi: | DM542 stepper motor controller,DM542 stepper motor driver digital nema 17 driver,digital nema 17 driver |

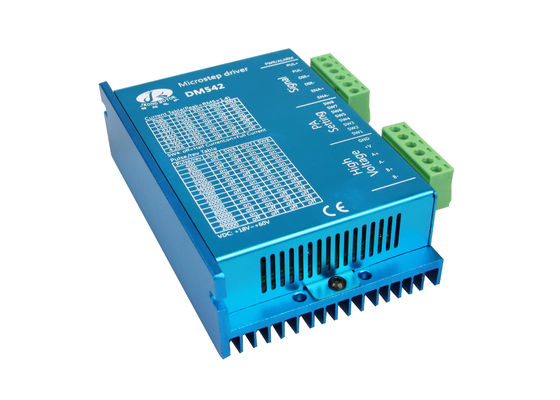

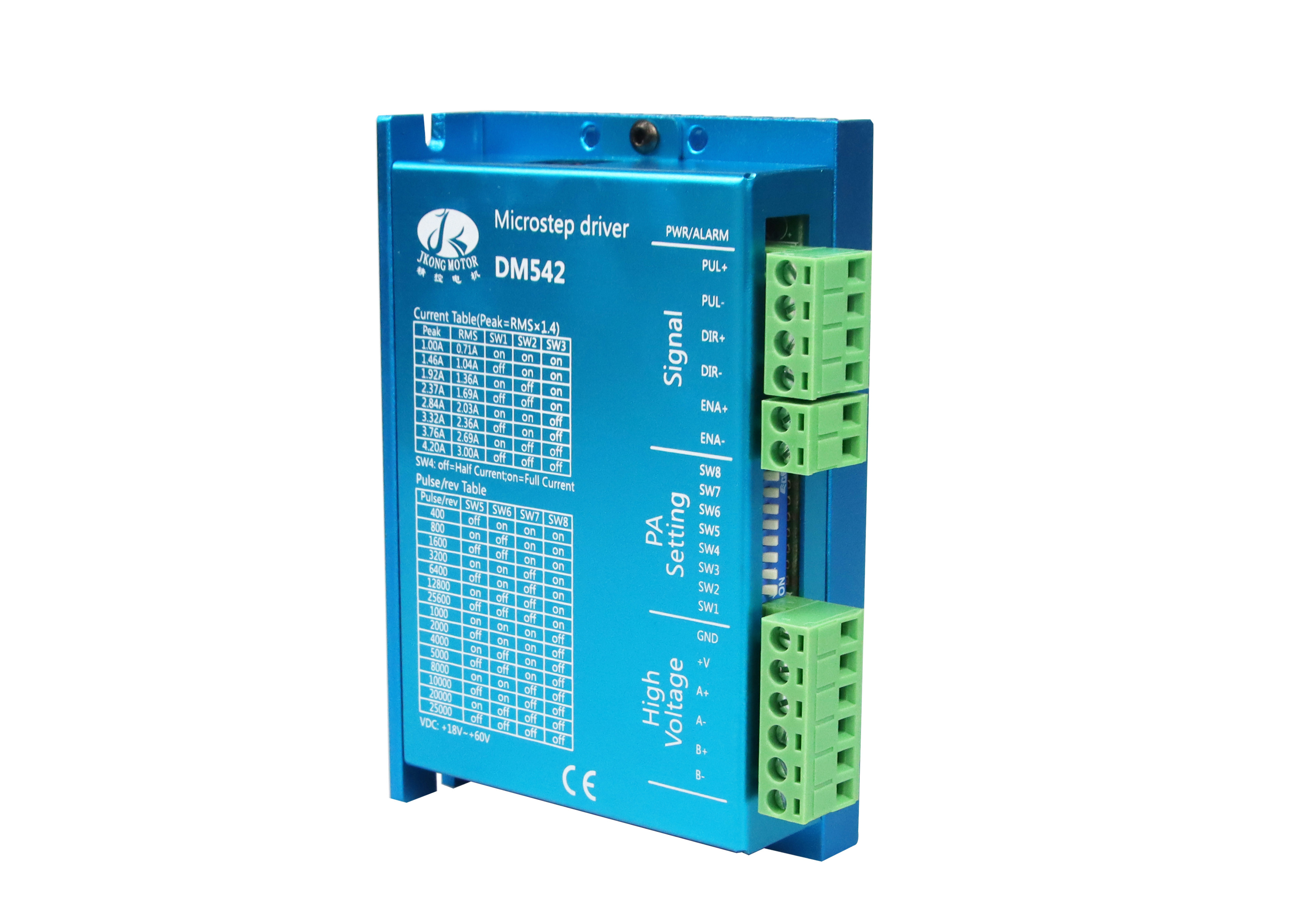

DM542 langkah drive digital 18V ~ 60VDC Nema17/23 pengontrol motor stepper
Gambaran:
Sambungan antara pengemudi dan motor loncatan hibrida dua fase adalah empat kawat.Gulungan motor dihubungkan secara paralel dan in
seri, dan metode koneksinya bagus.Performa kecepatan tinggi bagus, tetapi arus driver besar (1,73 kali putaran motor
saat ini).Arus penggerak sama dengan arus belitan motor.
Fitur | |
Tegangan masukan | 18~60V DC |
Arus keluaran | 1.0A~4.2A (Puncak) |
Arus masukan | <4A |
Kelembaban | Tidak kondensasi, tidak ada tetesan air |
Konsumsi | Konsumsi: 80W |
Menggunakan lingkungan | -10 ~ 45 , hindari debu dan gas korosif |
Lingkungan penyimpanan | -40~+70℃ |
Berat | 200g |
Sinyal Kontrol | ||
Simbol | Nama | |
PUL+ | Sinyal pulsa + |
Kompatibel dengan 5/12/24V |
PUL- | Sinyal pulsa - | |
DIR+ | Sinyal arah + |
Kompatibel dengan 5/12/24V |
DIR- | Sinyal arah- | |
ENA+ | Aktifkan sinyal + | / |
ENA- | Aktifkan sinyal - | / |
Penyesuaian pemecahan masalah | ||
Indikator alarm | Alasan | Pengukuran |
Matikan LED | Koneksi yang salah untuk daya | Periksa kabel daya |
Matikan LED | Tegangan rendah untuk daya | Perbesar tegangan daya |
Motor tidak berjalan, tanpa | Koneksi yang salah dari motor stepper | Perbaiki kabelnya |
menahan torsi | Sinyal RESET efektif saat offline | Jadikan RESET tidak efektif |
Motor tidak jalan, tapi tetap | Tanpa sinyal pulsa input | Sesuaikan PMW & level sinyal |
menahan torsi | Tanpa sinyal pulsa input | Sesuaikan PMW & level sinyal |
Motor berjalan salah arah | Sambungan kabel salah | Ubah koneksi untuk salah satu dari 2 kabel |
Motor berjalan salah arah | Sinyal arah input salah | Ubah pengaturan arah |
Torsi menahan motor adalah | Terlalu kecil dibandingkan dengan pengaturan saat ini | Pengaturan arus pengenal yang benar |
Torsi menahan motor adalah | Akselerasinya terlalu cepat | Kurangi akselerasi |
Torsi motor terlalu kecil | Kios motor | Mengesampingkan kegagalan mekanis |
Torsi motor terlalu kecil | Pengemudi tidak cocok dengan motor | Ganti driver yang sesuai |
