Nema23 18kg.Cm 4.2A Diarahkan CNC Stepepr Motor Dengan WPLF60 1:3 Sudut 90 Derajat Gearbox

Nema23 18kg.Cm 4.2A Diarahkan CNC Stepepr Motor Dengan WPLF60 1:3 Sudut 90 Derajat Gearbox

  • Nema23 18kg.Cm 4.2A Diarahkan CNC Stepepr Motor Dengan WPLF60 1:3 Sudut 90 Derajat Gearbox
  • Nema23 18kg.Cm 4.2A Diarahkan CNC Stepepr Motor Dengan WPLF60 1:3 Sudut 90 Derajat Gearbox
  • Nema23 18kg.Cm 4.2A Diarahkan CNC Stepepr Motor Dengan WPLF60 1:3 Sudut 90 Derajat Gearbox
Nema23 18kg.Cm 4.2A Diarahkan CNC Stepepr Motor Dengan WPLF60 1:3 Sudut 90 Derajat Gearbox
Detail produk:
Tempat asal: Jiangsu, Tiongkok (Daratan)
Nama merek: Jkongmotor
Sertifikasi: CE, ROHS,ISO9001
Nomor model: JK57HS76-4204BFED-0.35M + WPLF60
Syarat-syarat pembayaran & pengiriman:
Kuantitas min Order: 3-10PCS
Harga: US$175~US$170
Kemasan rincian: <i>with export carton .</i> <b>dengan karton ekspor.</b> <i>big quantity with pallet</i> <b>jumlah b
Waktu pengiriman: Untuk sampel, 7-15 hari / Untuk batch, 15-25 hari
Syarat-syarat pembayaran: T / T, paypal, Western Union, L / C.
Menyediakan kemampuan: 100000PCS / Bulan
Kontak
Detil Deskripsi produk
Nama: motor langkah Memimpin: 4
Saat ini: 4.2A Memegang Torsi: 18kg.cm
Sudut langkah: 1,8 derajat Batang: 8mm
Resistansi Fase: 0,6Ω Induktansi Fase: 1.8mH
voltase: 2.52v fase: 2
Cahaya Tinggi:

Nema23 CNC motor stepepr

,

4 lead Nema23

,

1

Nema23 18kg.cm 4.2A Geared CNC stepepr motor dengan WPLF60 1:3 sudut 90 derajat gearbox

1. Spesifikasi Umum motor stepper:

  • Kenaikan suhu: di bawah 80
  • Suhu sekitar: -20 ~ + 50
  • Resistansi isolasi: minimum 100MΩ, 500VDC
  • Kekuatan dielektrik: 500VAC selama 1 menit
  • Jarak radial poros: 0,02 maks (beban 450 g)
  • Jarak sumbu poros: 0,08 Maks.(450 gram beban)
  • Gaya radial maksimum: 28N (20mm dari flensa)
  • Gaya aksial maksimum: 10N
  • Sudut Langkah (derajat): 1,8 Derajat
  • Fase: 2
  • Jenis: Hibrida
  • Nomor Model: NEMA23
  • Model: JK57HS76-4204BFED-0.35M + WPLF60
  • Memegang Torsi: 18kg.cm;
  • Arus / Fase: 14.2A
  • Panjang motor: 76mm
  • Panjang pembuat enkode: 20mm
  • Diameter poros: 8mm
  • panjang poros: 21mm
  • ukuran: Sekitar 57x57x76mm


2.Spesifikasi Listrik dari motor langkah Nema23:

Model nomor.

Sudut langkah

Panjang Motor

Saat ini

/Fase

Perlawanan

/Fase

Induktansi

/Fase

Memegang Torsi

# Memimpin

torsi penahan

Rotor Inersia

Massa

  ( °) (L)mm A Ω mH Nm Tidak. g.cm g.cmNema23 18kg.Cm 4.2A Diarahkan CNC Stepepr Motor Dengan WPLF60 1:3 Sudut 90 Derajat Gearbox 0 Kg
JK57HS41-1006 1.8 41 1 7.1 8 0,48 6 250 150 0,47
JK57HS41-2008 1.8 41 2 1.4 1.4 0.39 8 250 150 0,47
JK57HS41-2804 1.8 41 2.8 0,7 1.4 0,55 4 250 150 0,47
JK57HS51-1006 1.8 51 1 6.6 8.2 0.72 6 300 230 0,59
JK57HS51-2008 1.8 51 2 1.8 2.7 0.9 8 300 230 0,59
JK57HS51-2804 1.8 51 2.8 0.83 2.2 1.01 4 300 230 0,59
JK57HS56-2006 1.8 56 2 1.8 2.5 0.9 6 350 280 0.68
JK57HS56-2108 1.8 56 2.1 1.8 2.5 1 8 350 280 0.68
JK57HS56-2804 1.8 56 2.8 0.9 2.5 1.2 4 350 280 0.68
JK57HS64-2804 1.8 64 2.8 0.8 2.3 1 4 400 300 0,75
JK57HS76-2804 1.8 76 2.8 1.1 3.6 1.89 4 600 440 1.1
JK57HS76-3006 1.8 76 3 1 1.6 1.35 6 600 440 1.1
JK57HS76-3008 1.8 76 3 1 1.8 1.5 8 600 440 1.1
JK57HS82-3004 1.8 82 3 1.2 4 2.1 4 1000 600 1.2
JK57HS82-4008 1.8 82 4 0.8 1.8 2 8 1000 600 1.2
JK57HS82-4204 1.8 82 4.2 0,7 2.5 2.2 4 1000 600 1.2
JK57HS100-4204 1.8 100 4.2 0,75 3 3 4 1100 700 1.3
JK57HS112-3004 1.8 112 3 1.6 7.5 3 4 1200 800 1.4
JK57HS112-4204 1.8 112 4.2 0.9 3.8 3.1 4 1200 800 1.4



Kami memproduksi rasio gearbox meliputi 1:3,1:10.

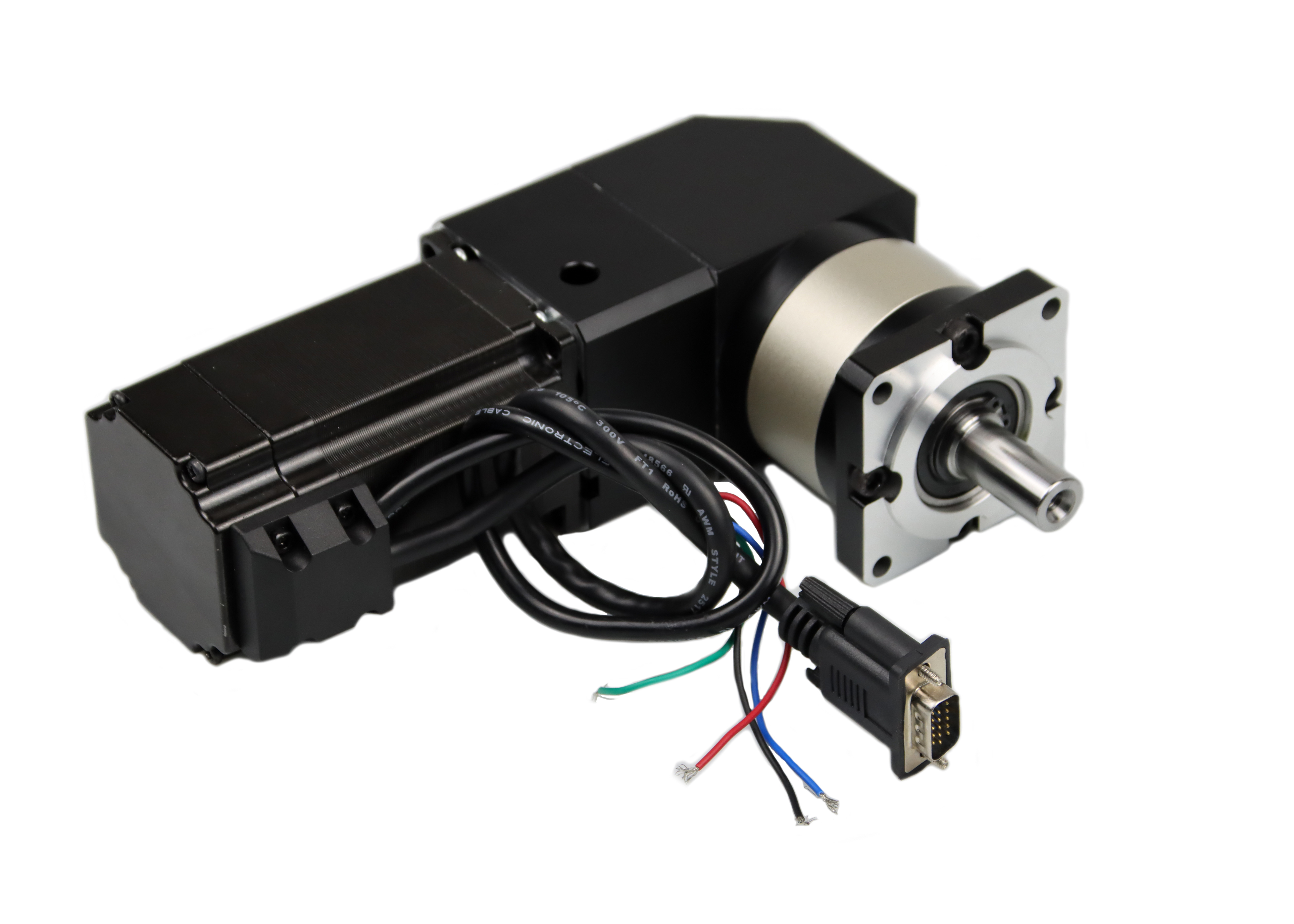

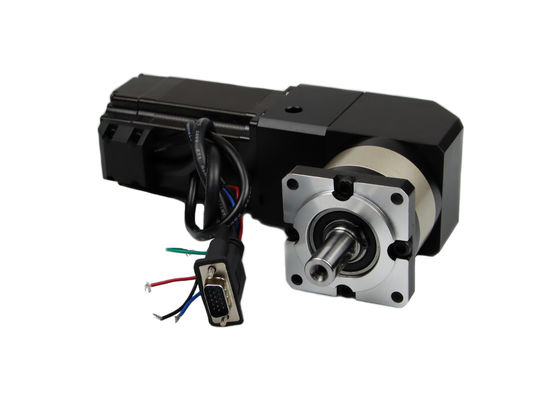

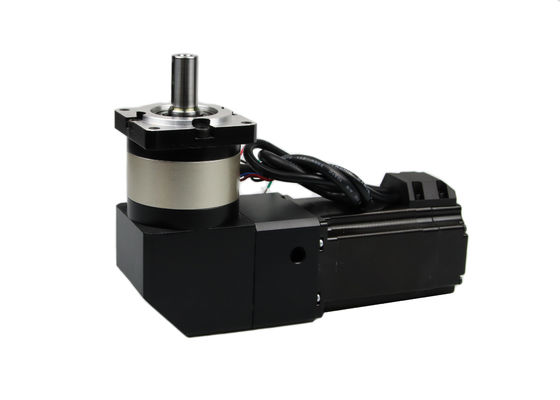

3.Gambar motor stepper hybrid JK57HS76 dengan gearbox sudut drgree 90:

Nema23 18kg.Cm 4.2A Diarahkan CNC Stepepr Motor Dengan WPLF60 1:3 Sudut 90 Derajat Gearbox 1Nema23 18kg.Cm 4.2A Diarahkan CNC Stepepr Motor Dengan WPLF60 1:3 Sudut 90 Derajat Gearbox 2

Nema23 18kg.Cm 4.2A Diarahkan CNC Stepepr Motor Dengan WPLF60 1:3 Sudut 90 Derajat Gearbox 3

4. Menghasilkan peralatan:

Nema23 18kg.Cm 4.2A Diarahkan CNC Stepepr Motor Dengan WPLF60 1:3 Sudut 90 Derajat Gearbox 4

5.Proses Produksi:
Nema23 18kg.Cm 4.2A Diarahkan CNC Stepepr Motor Dengan WPLF60 1:3 Sudut 90 Derajat Gearbox 5

6. Keuntungan dari Motor Stepper 57mm hybrid


Motor sederhana dalam konstruksi, dapat diandalkan.
Pada kondisi diam, motor memiliki torsi penuh.
Motor lebih murah.
Mereka membutuhkan sedikit perawatan.
Motor stepper memiliki respons start, stop, dan mundur yang sangat baik dan akurat.

7.Aplikasi motor listrik Nema23/57mm:

Karena motor stepper dikontrol secara digital menggunakan pulsa input, mereka cocok untuk digunakan dengan sistem yang dikendalikan komputer.
Mereka digunakan dalam kontrol numerik peralatan mesin.
Digunakan dalam tape drive, floppy disc drive, printer dan jam tangan listrik.
Motor stepper juga digunakan dalam plotter XY dan robotika.
Ini memiliki aplikasi luas dalam industri tekstil dan fabrikasi sirkuit terpadu.
Aplikasi lain dari Motor Stepper ada di pesawat ruang angkasa yang diluncurkan untuk eksplorasi ilmiah planet, dll.
Motor ini juga menemukan berbagai aplikasi komersial, medis dan militer dan juga digunakan dalam produksi film fiksi ilmiah.
Motor stepper dari microwatt digunakan pada jam tangan.
Di mesin perkakas, motor stepper dengan peringkat beberapa puluh kilowatt digunakan.



Nema23 18kg.Cm 4.2A Diarahkan CNC Stepepr Motor Dengan WPLF60 1:3 Sudut 90 Derajat Gearbox 6

Nema23 18kg.Cm 4.2A Diarahkan CNC Stepepr Motor Dengan WPLF60 1:3 Sudut 90 Derajat Gearbox 7
