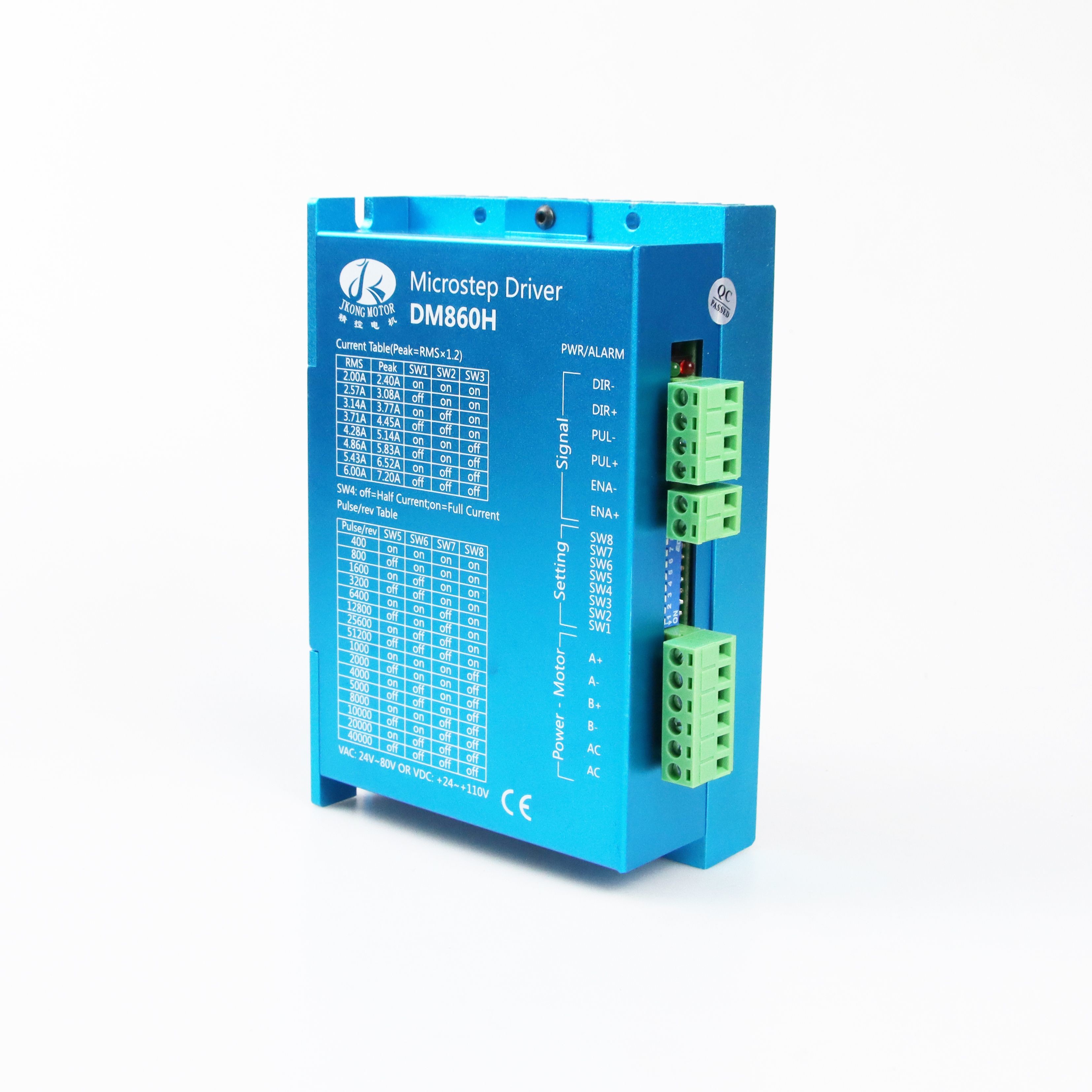

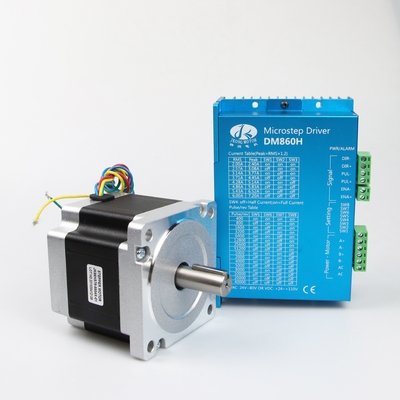

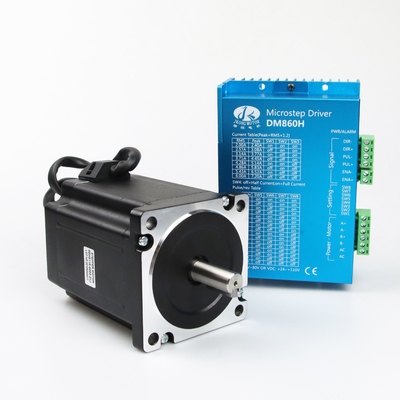

DM860H 2 Fase 7.2A Nema34 Pengontrol Motor Stepper Anti Resonansi

HAIikhtisar

DM860H adalah driver motor stepper digital 2 fase generasi baru, berdasarkan prosesor DSP 32-bit, kombinasi teknologi anti-resonansi, kebisingan rendah, langkah mikro dan kenaikan suhu rendah secara signifikan meningkatkan kinerja motor stepper, memiliki kebisingan rendah, getaran kecil, kenaikan suhu rendah dan torsi kecepatan tinggi.Pengemudi menggunakan teknologi PID adaptif online, tanpa penyesuaian manual dapat secara otomatis menghasilkan parameter optimal untuk motor yang berbeda, dan mencapai kinerja terbaik.Rentang tegangan suplai dari 18VAC hingga 80VAC atau dari 24VDC hingga 110VDC, cocok untuk menggerakkan berbagai motor loncatan hibrida 2 fase yang arus fasenya di bawah 7,2A.Microstep dapat diatur dari langkah penuh hingga 51200 langkah/putaran dan arus keluaran dapat diatur dari 2.4A hingga 7.2A;dengan pengurangan arus idle otomatis, self-test, tegangan lebih, tegangan kurang dan perlindungan arus berlebih.

Cindikator umum dari driver motor stepper 2 fase

Apa itu motor stepper dan penggerak stepper?

Motor stepper adalah motor khusus yang khusus digunakan untuk mengontrol kecepatan dan posisi secara presisi.Ini berjalan selangkah demi selangkah pada sudut tetap (disebut "sudut langkah"), sehingga disebut motor stepper.Cirinya adalah tidak ada akumulasi kesalahan.Ini menerima setiap sinyal pulsa dari pengontrol, dan motor berjalan pada sudut tetap di bawah penggerak pengemudi, sehingga banyak digunakan dalam berbagai kontrol loop terbuka.

Driver stepper merupakan power amplifier yang dapat menjalankan motor stepper.Itu dapat mengubah sinyal pulsa yang dikirim oleh pengontrol menjadi sinyal daya motor stepper.Kecepatan motor sebanding dengan frekuensi pulsa, sehingga frekuensi pulsa kontrol dapat diatur secara akurat.Posisi yang akurat dapat dicapai dengan mengontrol jumlah pulsa.

Apa itu segmentasi pengemudi?Apa hubungan antara kecepatan stepping motor dan frekuensi pulsa?

Karena struktur unik motor loncatan, ditandai dengan "Sudut langkah inheren motor" saat meninggalkan pabrik (misalnya, 0,9°/1,8°, yang menunjukkan bahwa Sudut rotasi setiap langkah setengah langkah adalah 0,9° dan seluruh langkah adalah 1,8°).

Namun, dalam banyak kontrol presisi dan kesempatan, seluruh sudut langkah terlalu besar, mempengaruhi akurasi kontrol, dan getaran terlalu besar, sehingga banyak langkah diperlukan untuk menyelesaikan sudut langkah alami motor, yang disebut penggerak subdivisi, perangkat elektronik yang dapat mencapai fungsi ini disebut driver subdivisi.

Aplikasi driver motor stepper

Ini dapat diterapkan dalam berbagai peralatan dan instrumen otomatisasi skala kecil, seperti mesin pelabelan, mesin pemotong, mesin pengepakan, mesin gambar, mesin ukiran, mesin CNC dan sebagainya.Itu selalu berkinerja baik ketika digunakan dalam peralatan yang membutuhkan getaran rendah, kebisingan rendah, presisi tinggi, dan kecepatan tinggi.
