Name: 4.5Nm Stepper Nema34 Servo Motor Mach3 Breakout Board
Brand: CHANGZHOU JKONGMOTOR CO.,LTD
SKU: JK86HSN120
Price: 260.00 USD
Availability: InStock

Rumah Produk Motor Stepper Loop Tertutup

4.5Nm Stepper Nema34 Servo Motor Mach3 Breakout Board

Detail produk:

Tempat asal:	Jiangsu, Tiongkok (Daratan)
Nama merek:	Jkongmotor
Sertifikasi:	CE, ROHS,ISO9001
Nomor model:	JK86HSN120

Syarat-syarat pembayaran & pengiriman:

Kuantitas min Order:	3-10PCS
Harga:	US$200~US$320/pcs
Kemasan rincian:	<i>with export carton .</i> <b>dengan karton ekspor.</b> <i>big quantity with pallet</i> <b>jumlah b
Waktu pengiriman:	Untuk sampel, 7-15 hari / Untuk batch, 15-25days
Syarat-syarat pembayaran:	T/T, paypal, Western Union, L/C
Menyediakan kemampuan:	100000 pcs/bulan

Kontak

Detil Deskripsi produk

Jenis:	Lingkaran tertutup	Fase:	2
Tidak ada prospek:	4	Batang:	poros alur pasak 14mm
Tinggi alur pasak:	16mm	Saat ini:	6.0A
Memegang Torsi:	12N.m	Saham:	Ya
Penggunaan:	Router CNC	Voltase:	2.6V
Menyoroti:	Motor Servo Papan Breakout Mach3 , Motor Stepper Papan Breakout Mach3 , Motor Servo Nema34 4.5Nm

3 sumbu cnc hobby kit Nema34 Loop Tertutup Motor Servo Stepper + Papan Breakout Mach3 + Driver + Catu Daya

Spesifikasi

barang	nilai
Jaminan	1 TAHUN
Tempat asal	Cina
Nama merk	Jkongmotor
Nomor model	Kit motor stepper Loop Tertutup Nema 34
Fase	2
Jenis	Hibrida
Arus / Fase	6A
Nama Produk	Nema 34 Loop Tertutup Motor Stepper
Sudut langkah	1,8 derajat
Panjang motor	78mm-155mm
Saat ini	6A
Perlawanan	0,27Ω - 0,44Ω
Induktansi	2mH - 3,8mH
Memegang torsi	4.6Nm - 13N.m
Jumlah prospek	4
torsi penahan	1.2kg.cm - 3.6kg.cm
Kata kunci	kit motor stepper 3 sumbu 4 sumbu

Barang	spesifikasi
Sudut langkah	1,8 °
Kenaikan Suhu	80℃maks
Suhu Sekitar	-20℃~+50
Resistansi Isolasi	100 MΩ Min.,500VDC
Kekuatan Dielektrik	500VAC selama 1 menit
Putar Radial Poros	0,02 Maks.(450g-beban)
Putar Aksial Poros	0,08 Maks.(450g-beban)
Maks.kekuatan radial	220N (20mm dari flensa)
Maks.gaya aksial	60N

Model nomor.	Sudut langkah	Panjang Motor	Arus/Fase	Resistansi/Fase	Induktansi/Fase	Memegang Torsi	# Prospek	torsi penahan	Inersia Rotor
	( °)	(L)mm	SEBUAH	Ω	mH	Nm	Tidak.	Kg.cm	g.cm²
JK86HSN45	1.8	78	6	0.27	2	4.6	4	1.2	1400
JK86HSN65	1.8	100	6	0.27	2.2	6.8	4	1.9	2200
JK86HSN85	1.8	115	6	0.36	3.8	8.5	4	2.4	2700
JK86HSN120	1.8	155	6	0,44	3.8	13	4	3.6	4000

Di atas hanya untuk produk perwakilan, produk permintaan khusus dapat dibuat sesuai dengan permintaan pelanggan.

Parameter Catu Daya yang Sesuai:


Model Catu Daya	Tegangan masukan	Tegangan keluaran	Kekuatan	Berat	Ukuran
S-300-48	AC110V/220V	DC48V	300W	0,7kg	21511550mm
S-1000-48	AC110V/220V	DC48V	1000W	1,5kg	24524565mm
S-360-60	AC110V/220V	DC60V	360W	0,7kg	21511550mm
S-1200-60	AC110V/220V	DC60V	1200W	1,5kg	24524565mm

Fitur Catu Daya:Rangkaian produk ini memiliki keserbagunaan yang kuat dan dapat diterapkan pada berbagai jenis produk seperti lampu, monitor, keamanan, peralatan komunikasi, dll.

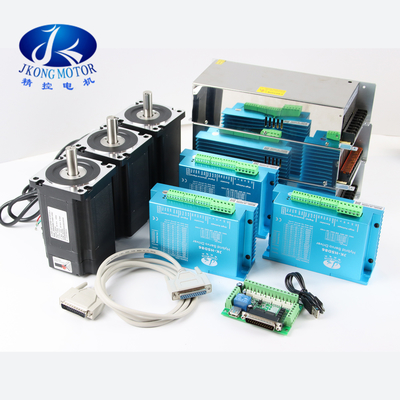

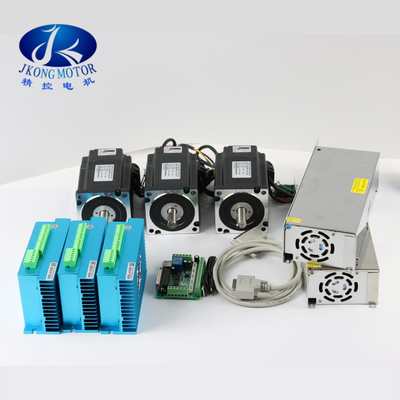

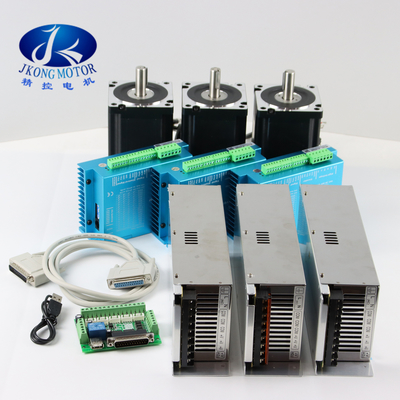

Anda mungkin menerima:1. 3 Pcs Nema 34 Loop Tertutup Motor Stepper + 3 Pcs Power Supply + 3 Pcs JK-HSD86 Driver + bagian lain
2. 3 Pcs Nema 34 Loop Tertutup Motor Stepper + 1 Pcs Power Supply + 3 Pcs JK-HSD86 Driver + bagian lain

Tidak.	Tegangan Keluaran	Kuantitas Motor	Kuantitas Pasokan	Sopir	Lainnya
1	48V	3 pcs motor loop tertutup	3 pcs ——300W	3 buah —— JK-HSD86	papan + kabel + usb
2	48V	3 pcs motor loop tertutup	1 pcs ——1000W	3 buah —— JK-HSD86
3	60V	3 pcs motor loop tertutup	3 pcs ——360W	3 buah —— JK-HSD86
4	60V	3 pcs motor loop tertutup	1 pcs ——1200W	3 buah —— JK-HSD86

Fitur Motor:

1. Panas rendah (statis, arus hampir nol, tidak panas).

2.Smoothing (berdasarkan algoritma kontrol arus vektor ruang vektor umpan balik dan teknologi penyaringan pemulusan vektor, the

motor loncatan tradisional bermasalah resonansi frekuensi rendah memiliki ketahanan yang sangat baik).

3. Industri yang berlaku: dispenser / mesin pertukangan kayu / mesin las / mesin sekrup / mesin ritsleting / mesin berliku /

mesin penempatan / mesin pengemas / mesin ukiran / mesin laser / LED / peralatan elektronik.

4. Output torsi besar dalam beberapa kasus dapat menyederhanakan kerumitan mesin.

Aplikasi:

Motor stepper JKONGMOTOR banyak digunakan pada mesin ukiran, cutting plotter, mesin tekstil, printer 3D, medis

perangkat, peralatan pencahayaan panggung, robot, mesin CNC, air mancur musik dan peralatan otomatis industri lainnya.

Parameter Pengemudi Motor:


Fitur
Tegangan masukan	24~80VAC/24~110VDC
Arus keluaran	2.4~7.2A (PUNCAK)
Frekuensi nadi	0~100KHz
MikroLangkah	16 Langkah Mikro
Menggunakan lingkungan	-5 ~ 50 , hindari debu, suhu tinggi, dan gas korosif
Lingkungan penyimpanan	-20~+80℃, hindari sinar matahari langsung

Fitur Pengemudi Motor:

1, Teknologi pemrosesan digital 32-bit terbaru

2, algoritma kontrol lanjutan untuk arus variabel dan konversi frekuensi variabel

3, Generasi panas rendah, getaran motor rendah dan operasi yang stabil

4, segmentasi mikro bawaan

5, Pengoperasian yang lancar dan kebisingan yang rendah

6, Parameter terintegrasi power-on auto-tuning functio

7, Pengaturan subdivisi (dalam 400 ~ 51200) dengan perlindungan arus lebih, tegangan lebih, tegangan kurang

Karakteristik torsi keluaran:

1) Semakin besar arus aktual motor, semakin besar torsi keluaran, tetapi semakin banyak kehilangan tembaga (P=I²R) motor, semakin banyak panas yang dihasilkan motor;

2) Semakin tinggi tegangan suplai pengemudi, semakin tinggi torsi kecepatan tinggi motor;

3) Dapat dilihat dari diagram karakteristik frekuensi momen motor stepping bahwa kecepatan tinggi lebih kecil dari torsi kecepatan sedang dan rendah.
