Tempat asal: | Jiangsu, Tiongkok (Daratan) |
Nama merek: | Jkongmotor |
Sertifikasi: | CE, Rohs, ISO,Reach... |
Nomor model: | motor stepper terintegrasi nema 17 |
Kuantitas min Order: | 3-10PCS |
---|---|
Kemasan rincian: | sampel dengan karton ekspor. jumlah besar dengan palet |
Waktu pengiriman: | Untuk sampel, 7-15 hari / Untuk batch, 15-25days |
Menyediakan kemampuan: | 100000 pcs/Bulan |
Nama: | Motor stepper dengan encoder terintegrasi | Tipe Motor: | Motor Stepper Terintegrasi Untuk Printer 3d |
---|---|---|---|
Nama model: | Steppers Terintegrasi STM | Nilai tegangan: | 36V |
Saat ini: | 1A | Memegang Torsi: | 0,48Nm |
Panjang tubuh: | 47mm | Batang: | 5mm |
Penggunaan: | Pencetakan, AOI, ikatan panel, peralatan transfer, dll. dalam peralatan terkait PCB; | ||
Cahaya Tinggi: | Motor Stepper Terintegrasi 1,8 derajat,CANopen CiA402 Nema 17 Motor Stepper Terintegrasi |

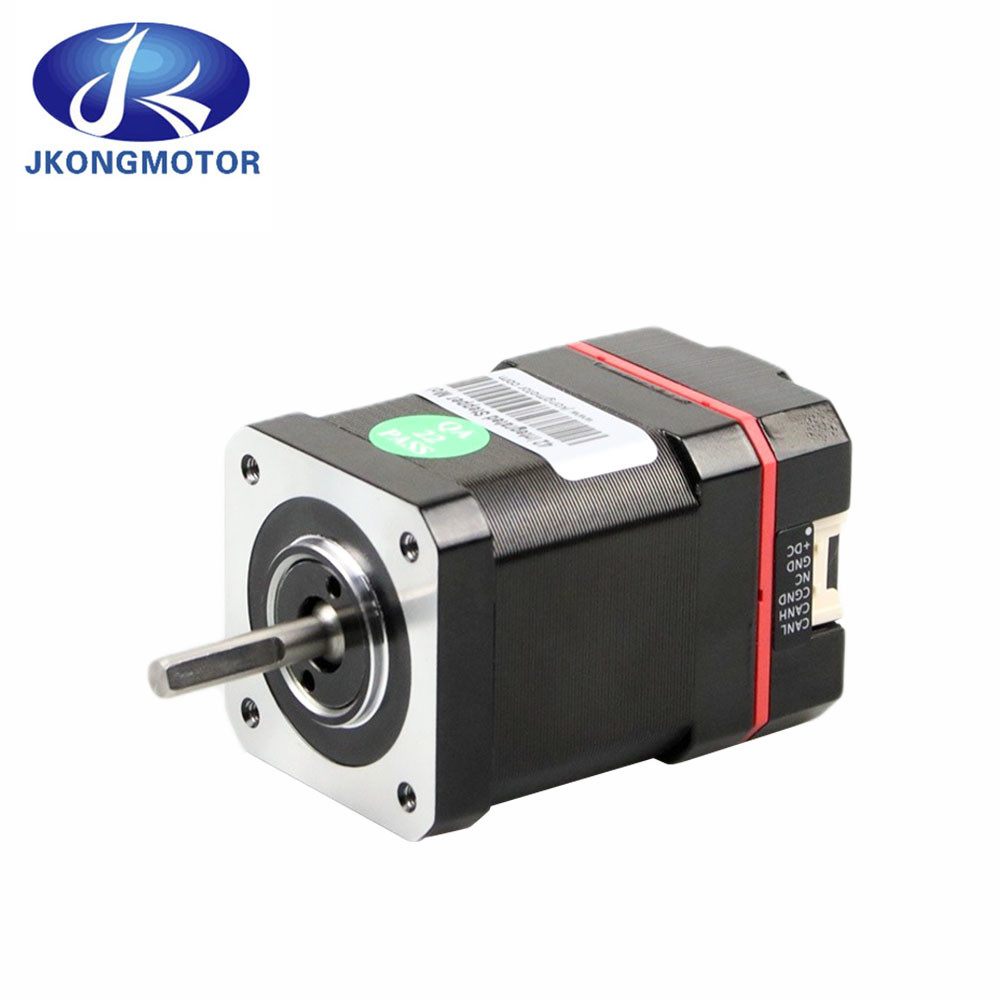

RS485 CANopen 0.48NM / 0.72NM Nema 17 Terintegrasi Loop Terintegrasi Motor Stepper Dengan Driver 47 / 60mm Dukungan Standar CANopen CiA402
Motor Stepper Terintegrasi.Motor Stepper Terintegrasi menggabungkan motor langkah plus komponen penggerak dan kontrol ke dalam satu perangkat.Stepper terintegrasi menawarkan desain hemat-ruang yang mengurangi pemasangan kabel dan menghemat biaya dibandingkan komponen motor dan penggerak yang terpisah.
STM adalah drive + motor + unit kontrol, motor langkah sekering, drive, dan teknologi pengontrol ke dalam satu perangkat, menawarkan penghematan ruang, kabel, dan biaya dibandingkan solusi motor dan drive konvensional.Model "S" menawarkan opsi kontrol seperti langkah dan arah, input analog, kontrol joystick, dan perintah host menggunakan Si Command Language (SCL).SCL memungkinkan kontrol melalui perintah serial yang dikirim dari perangkat host seperti PC atau PLC.Hal ini memungkinkan pengguna untuk melakukan berbagai gerakan, I/O, dan tugas status sistem secara real time melalui perangkat serial host.
1. 42mm Hybrid Nema 17 Terintegrasi Stepper Motor Genaral Spesifikasi:
Nama | Motor stepper dengan encoder terintegrasi |
Model | Motor Stepper Terintegrasi Untuk Printer 3d |
Tipe Motor | Steppers Terintegrasi STM |
Tegangan Terukur | 21v ~ 36v |
Memegang Torsi | 0,48Nm / 0,72Nm |
Sudut langkah | 1,8 derajat |
Saat ini | 0.8A ~ 2.0A |
Batang | Poros D-cut 5mm |
Kontrol Dukungan | CANopen CiA402 |
Penggunaan | Pencetakan, AOI, ikatan panel, peralatan transfer, dll. dalam peralatan terkait PCB; |
2, Fitur daridriver pengontrol motor stepper terintegrasi:
1): Generasi baru teknologi DSP 32-bit.
2): Mendukung protokol CANopen CiA402 standar.
3): terminal fungsi input 4 arah, terminal fungsi output 2 arah.
4): Peluruhan torsi berkurang, dan kecepatannya bisa mencapai 3000rpm.
5): Output alarm bawaan untuk pemantauan dan kontrol yang mudah.
6): Menyesuaikan arus secara cerdas, mengurangi getaran, kebisingan, dan panas, serta meningkatkan efisiensi hingga 35%.
7): Rentang tegangan: DC24~36V.
8): 16 subdivisi yang dapat disesuaikan, standarnya adalah 1000pulse/r.
9): Kecepatan dan kekakuan tinggi yang sangat baik, integrasi sempurna antara servo dan stepper.
10): Dengan tegangan lebih, tegangan kurang, arus lebih dan fungsi perlindungan lainnya.
11): Desain terintegrasi dengan motor penggerak.Instalasi mudah, tapak kecil dan kabel sederhana.
3, Aplikasi darimotor stepper penggerak terintegrasi:
Pencetakan, AOI, ikatan panel, peralatan transfer, dll. dalam peralatan terkait PCB;peralatan terkait kamera seperti kamera dan sidik jari;mesin kristal padat, mesin pengikat kawat, mesin dispensing, beam splitter, dan mesin pita paket dalam kemasan.
4, Spesifikasi Umum:motor servo langkah terintegrasi:
Spesifikasi | Seri ISM42-C | |||
Satuan | Minimum | Khas | Maksimum | |
Arus keluaran | SEBUAH | 0,8~2,0 | - | 2 |
Tegangan masukan | Vdc | 24 | 24 | 36 |
Nilai masukan saat ini | mA | 10 | 10 | 50 |
Tegangan input terukur | V | - | 24 | 24 |
Frekuensi nadi | kHz | 0 | - | 200 |
Resistansi isolasi | saya | 100 | - | - |
5, Data Teknis:
Data Teknis | |||
Nama | Satuan | ISM42-C1 | ISM42-C2 |
fase | Fase | 2 | 2 |
Tegangan Terukur | V(DC) | 21~36 | 24~36 |
Arus Keluaran | SEBUAH | 0,8~2,0 | 0,8~2,0 |
Memegang Torsi | Nm | 0,48 | 0.72 |
Panjang Motor | mm | 47 | 60 |
Bobot | kg | 0,5 | 0,65 |
Kelas isolasi | - | B | B |
Suhu Operasional | 0~55 | 0~55 |
6, Deskripsi Terminal:
Deskripsi Terminal | |||
Pin | Fungsi | Catatan | Skema Antarmuka |
PWR | Indikator daya | Indikator daya hidup | |
ALM | Indikator alarm | Indikator memancing alarm | |
X0-X3 | 4 terminal masukan | Terminal Input/Output, catu daya sinyal 24V, mendukung NPN dan PNP dua mode pengkabelan, mendukung modifikasi perangkat lunak fungsi terminal | |
XCOM | Masukan umum | ||
Y0-Y1 | 2 terminal keluaran | ||
YCOM | Keluaran umum | ||
CANH | terminal komunikasi | Kabel komunikasi CANH | |
BISAKAH SAYA | terminal komunikasi | kabel komunikasi CANL | |
+ DC | Terminal positif masukan daya | DC24~36V | |
GND | Terminal negatif masukan daya |
7, Terminal Masukan / Keluaran:
Terminal masukan/keluaran: | ||
Pin | Nama | Fungsi |
X0 | Terminal masukan | Terminal Input/Output, catu daya sinyal 24V, mendukung NPN dan PNP dua mode pengkabelan, mendukung modifikasi perangkat lunak fungsi terminal |
X1 | ||
X2 | ||
X3 | ||
XCOM | Terminal masukan umum | |
Y0 | terminal keluaran | Terminal keluaran, arus penggerak maksimum adalah 50mA, mendukung modifikasi perangkat lunak fungsi terminal |
Y1 | ||
YCOM | Terminal keluaran umum |
8, pengaturan sakelar DIP:
Pengaturan sakelar DIP: | ||
Pin | Tanda | Fungsi |
1 | SW1 | SW1: Resistansi terminal |
2 | SW2 | SW2-5: Pengaturan alamat |
3 | SW3 | |
4 | SW4 | |
5 | SW5 |
9, pengaturan port daya:
Pengaturan port daya: | ||
Pin | Nama | Fungsi |
BISAKAH SAYA | Pelabuhan komunikasi | Jalur Komunikasi CANL CANH |
CANH | ||
CGND | Alamat komunikasi | Jalur Komunikasi CAN |
NC | ||
GND | Port daya | DC: 24V~ 36V |
+ DC |
10, Rilis alarm:
Pelepasan alarm: | |||
Kode kesalahan | Informasi kesalahan | Lampu peringatan ALM | Menyetel ulang |
Err1: (0x01) | Arus lebih atau hubung singkat fase-ke-fase | Atur ulang daya mati | |
Err2: (0x02) | Tegangan catu daya terlalu tinggi | Kunci/Setel ulang otomatis | |
Err3: (0x03) | Tegangan catu daya terlalu rendah | Kunci/Setel ulang otomatis | |
Err5: (0x05) | Keluar dari topan | Atur ulang daya mati |
11, Gunakan lingkungan:
Gunakan lingkungan: | ||
Metode pendinginan | Pendinginan pendingin | |
Gunakan lingkungan: | Gunakan lingkungan | Jauhkan dari peralatan pemanas lainnya sejauh mungkin, hindari debu, kabut minyak, gas korosif, tempat getaran kuat, larangan gas mudah terbakar dan debu konduktif |
Suhu | 0℃ ~ 50℃ | |
Kelembaban | 40 ~ 90% RH (tanpa kondensasi) | |
Terkejut | 10 ~ 55Hz/0.15mm | |
Suhu penyimpanan | -20℃ ~ +80 |
12, Dimensi Produk: (Satuan = mm)
13, Desain Disesuaikan:
Jika motor ini tidak sesuai dengan permintaan Anda.Jangan ragu untuk menghubungi kami, Kami dapat membuat poros / belitan / flensa pemasangan yang disesuaikan / kabel / konektor / Encoder / Rem / Gearbox dan lainnya.Kami akan bekerja berdampingan dengan Anda dan tim Anda untuk merancang motor yang sesuai dengan kebutuhan aplikasi Anda.Semua Rekayasa dan Dukungan dilakukan di rumah.
14, Jenis Poros Disesuaikan:
