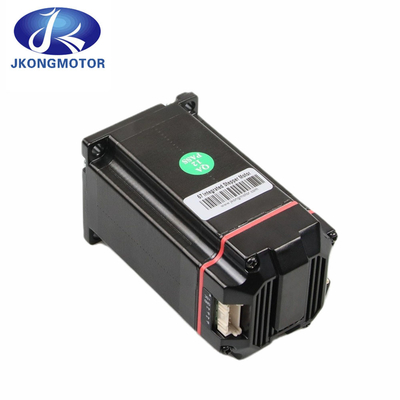

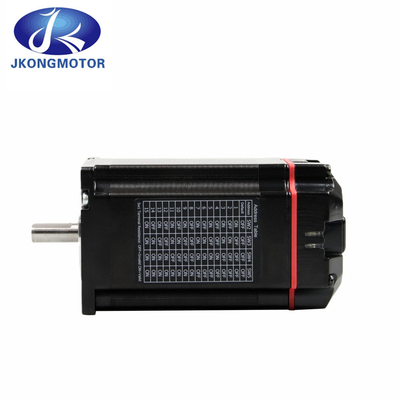

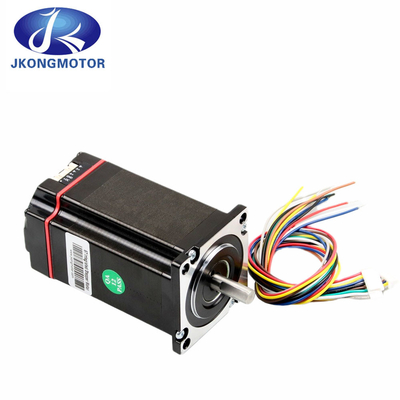

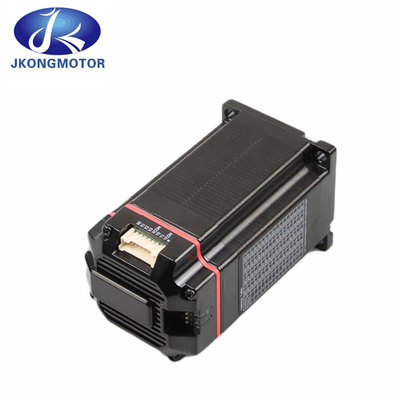

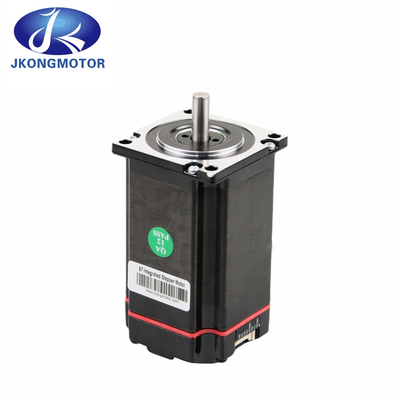

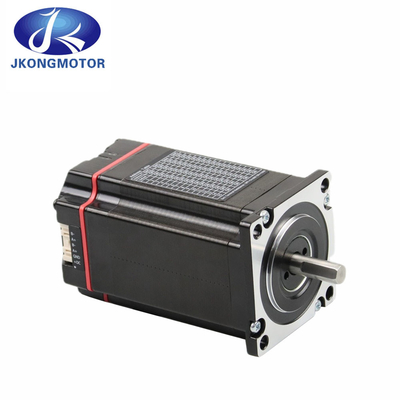

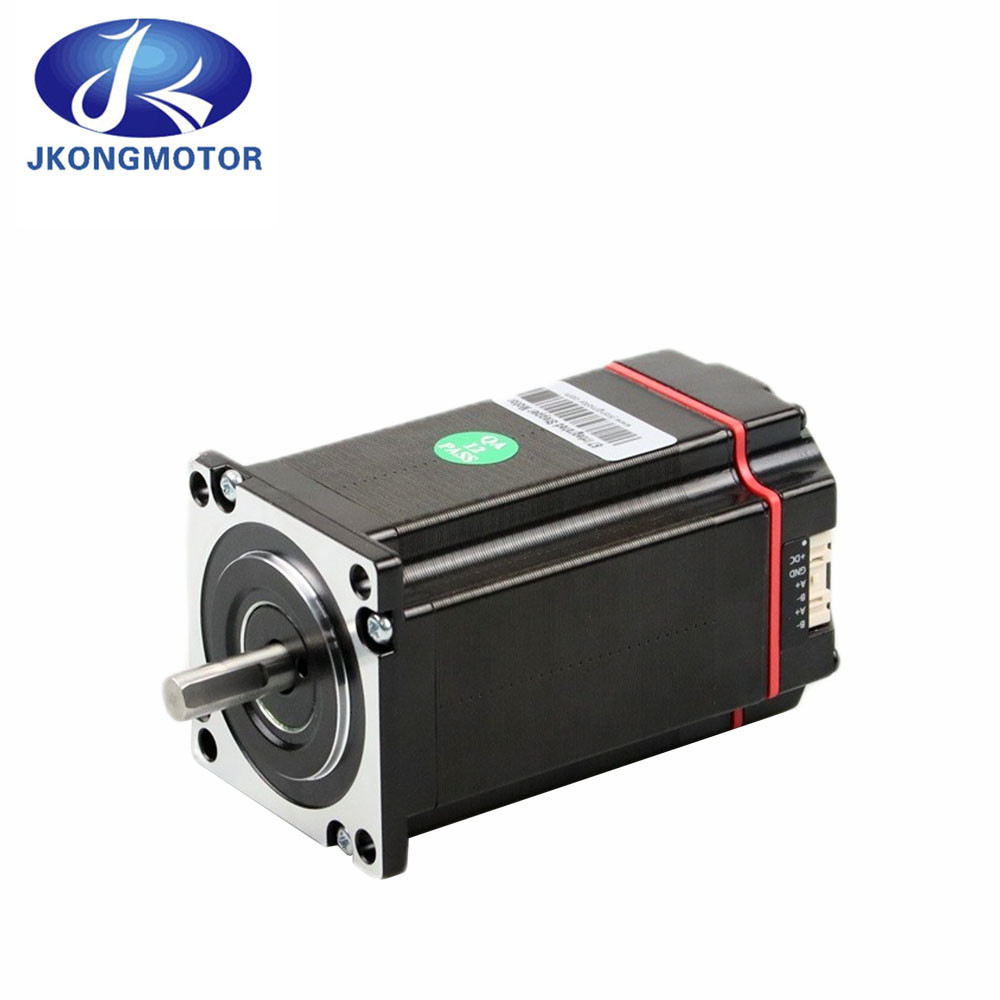

RS485 atau CANopen 1.2N.M Nema 23 Motor Stepper Terintegrasi Dengan Driver Encoder 56 CANopen CiA402 atau MODBUS

RS485 atau CANopen 1.2NM Nema 23 Motor Stepper Terintegrasi Dengan Encoder Driver 56 CANopen CiA402 atau MODBUS

Motor Stepper Terintegrasi adalah sistem kontrol gerak yang sangat ekonomis karena pengontrol microstep bawaannya dan elektronik driver yang terintegrasi ke dalam rakitan.Seri Motor Stepper Terintegrasi menghilangkan dugaan dari motor stepper dan kompatibilitas driver.Seri ISM42 dan ISM57 sangat baik untuk aplikasi gerakan sederhana.Driver microstep bipolar memiliki resolusi dari 200-1600 langkah/revolusi, dan memiliki fitur over-temperature dan short-circuit shutdown.Motor Stepper, driver, dan pengontrol terintegrasi tersedia dalam ukuran NEMA 17 dan 23, dengan peringkat torsi dari 31 hingga 425 ons inci.Motor stepper torsi tinggi yang digunakan dalam seri Motor Stepper Terintegrasi menawarkan sudut langkah 1,8 derajat dengan panjang tumpukan 1/2, 1, 2, atau 3, menyediakan berbagai torsi start-up dan intertia.Jika Anda memerlukan modifikasi yang dilakukan pada belitan motor stepper Anda, modifikasi poros dan penambah enkoder tersedia untuk pemantauan posisi jarak jauh.

Motor Stepper Terintegrasi mencakup elektronik driver microstep bawaan, menghilangkan kebutuhan akan kabel dan sambungan motor.Seri 23MDSI juga berisi pengindeks/pengontrol sederhana dengan komunikasi RS485.Ini tersedia dalam empat panjang tumpukan, menghasilkan torsi 76 hingga 425 ons inci.Driver microstep bipolar memiliki resolusi dari 200-1600 langkah/revolusi, memberikan operasi putar yang mulus.Motor Stepper Terintegrasi ISM42 dan ISM57 tersedia dalam versi poros tunggal atau versi poros ganda dengan encoder opsional.

1. 57mm Hybrid Nema 23 Terintegrasi Stepper Motor Genaral Spesifikasi:

2, Fitur daridriver pengontrol motor stepper terintegrasi:

1): Generasi baru teknologi DSP 32-bit.

2): Mendukung protokol MODBUS-RTU standar.

3): terminal fungsi input 4 arah, terminal fungsi output 2 arah.

4): Peluruhan torsi berkurang, dan kecepatannya bisa mencapai 3000rpm.

5): Output alarm bawaan untuk pemantauan dan kontrol yang mudah.

6): Menyesuaikan arus secara cerdas, mengurangi getaran, kebisingan, dan panas, serta meningkatkan efisiensi hingga 35%.

7): Rentang tegangan: DC24~50V.

8): 16 subdivisi yang dapat disesuaikan, standarnya adalah 1000pulse/r.

9): Kecepatan dan kekakuan tinggi yang sangat baik, integrasi sempurna antara servo dan stepper.

10): Dengan tegangan lebih, tegangan kurang, arus lebih dan fungsi perlindungan lainnya.

11): Desain terintegrasi dengan motor penggerak.Instalasi mudah, tapak kecil dan kabel sederhana.

3, Aplikasi darimotor stepper penggerak terintegrasi:

Pencetakan, AOI, ikatan panel, peralatan transfer, dll. dalam peralatan terkait PCB;peralatan terkait kamera seperti kamera dan sidik jari;mesin kristal padat, mesin pengikat kawat, mesin dispensing, beam splitter, dan mesin pita paket dalam kemasan.

4, Spesifikasi Umum nema 23motor langkah terintegrasi:

5, Data Teknis:

6, Deskripsi Terminal:

Deskripsi Terminal
Pin	Fungsi	Catatan	Skema Antarmuka
PWR	Indikator daya	Indikator daya hidup
ALM	Indikator alarm	Indikator memancing alarm
X0-X3	4 terminal masukan	Terminal Input/Output, catu daya sinyal 24V, mendukung NPN dan PNP dua mode pengkabelan, mendukung modifikasi perangkat lunak fungsi terminal
XCOM	Masukan umum
Y0-Y1	2 terminal keluaran
YCOM	Keluaran umum
B-	Antarmuka komunikasi RS485 1	2 set antarmuka komunikasi RS485, digunakan untuk koneksi masuk dan keluar, baud rate default adalah 115200, format data adalah: data 8-bit, tidak ada digit cek, 1 stop bit.
A+
B-	Antarmuka komunikasi RS485 2
A+
+ DC	Terminal positif masukan daya	DC24~50V
GND	Terminal negatif masukan daya

7, Terminal Masukan / Keluaran:

8, pengaturan sakelar DIP:

9, pengaturan port daya:

10, Rilis alarm:

Pelepasan alarm:
Kode kesalahan	Informasi kesalahan	Lampu peringatan ALM	Menyetel ulang
Err1: (0x01)	Arus lebih atau hubung singkat fase-ke-fase		Atur ulang daya mati
Err2: (0x02)	Tegangan catu daya terlalu tinggi		Kunci/Setel ulang otomatis
Err3: (0x03)	Tegangan catu daya terlalu rendah		Kunci/Setel ulang otomatis
Err5: (0x05)	Keluar dari topan		Atur ulang daya mati

11, Gunakan lingkungan:

12, Dimensi Produk: (Satuan = mm)

13, Desain Disesuaikan:

Jika motor ini tidak sesuai dengan permintaan Anda.Jangan ragu untuk menghubungi kami, Kami dapat membuat poros / belitan / flensa pemasangan yang disesuaikan / kabel / konektor / Encoder / Rem / Gearbox dan lainnya.Kami akan bekerja berdampingan dengan Anda dan tim Anda untuk merancang motor yang sesuai dengan kebutuhan aplikasi Anda.Semua Rekayasa dan Dukungan dilakukan di rumah.

14, Jenis Poros Disesuaikan:
