Motor DC Brushless 24v dengan Pengontrol Terpadu untuk Mesin Pemotong Rumput dan Taman

Motor DC Brushless 24v dengan Pengontrol Terpadu untuk Mesin Pemotong Rumput dan Taman

  • Motor DC Brushless 24v dengan Pengontrol Terpadu untuk Mesin Pemotong Rumput dan Taman
  • Motor DC Brushless 24v dengan Pengontrol Terpadu untuk Mesin Pemotong Rumput dan Taman
  • Motor DC Brushless 24v dengan Pengontrol Terpadu untuk Mesin Pemotong Rumput dan Taman
  • Motor DC Brushless 24v dengan Pengontrol Terpadu untuk Mesin Pemotong Rumput dan Taman
Motor DC Brushless 24v dengan Pengontrol Terpadu untuk Mesin Pemotong Rumput dan Taman
Detail produk:
Tempat asal: Jiangsu, Tiongkok (Daratan)
Nama merek: Jkongmotor
Sertifikasi: CE, ROHS,ISO9001,REACH
Nomor model: JK42BLS02-X057IE
Syarat-syarat pembayaran & pengiriman:
Kuantitas min Order: 10pcs
Harga: US$25-$30.00
Kemasan rincian: <i>with export carton .</i> <b>dengan karton ekspor.</b> <i>big quantity with pallet</i> <b>jumlah b
Waktu pengiriman: Untuk sampel, 7-15 hari/Untuk batch, 15-25days
Syarat-syarat pembayaran: T/T, PayPal, Western Union, L/C
Menyediakan kemampuan: 100000pcs/bulan
Kontak
Detil Deskripsi produk
Name: Integrated drive BLDC MOTOR Holding Torque: 0.127N.m
Body Length: 78mm Number of phase: 3phase
Number of Poles: 8 Rated voltage: 24v
Rated speed: 3000rpm Rated power: 40w
Current: 3.3A INSULATION CLASS: B
Cahaya Tinggi:

Motor DC Tanpa Sikat 24V

,

Mesin pemotong rumput tanpa sikat DC motor

,

Mesin kebun Motor DC tanpa sikat

Motor DC tanpa sikat 24v dengan pengontrol terintegrasi untuk mesin pemotong rumput dan mesin kebun



Jkongmotor 42mm Brushless DC Motor dengan Driver Terintegrasi 25W sampai 105W Integrated BLDC Motor dengan PWM atau VSP Speed Control







1Spesifikasi motor DC tanpa sikat:



Model JK42BLS02-X057IE
Tegangan 24V
Torsi 0.7N.m
Kecepatan 4000 rpm
Saat ini 6.3A
Kekuatan 400w
Panjang tubuh 84.5mm
Jenis Bldc motor dengan hallsensor



Seri produk Polandia No. Tegangan nominal Kecepatan nominal Torsi nominal Kekuatan nominal Panjang Motor
42mm BLDC Motor 8 24v 4000 putaran per menit 0.0625 ~ 0.25N.m 26 ~ 105w 41 ~ 100mm
57mm BLDC Motor 4 36v 4000 putaran per menit 0.055 ~ 0.44N.m 23 ~ 184w 37 ~ 107mm
Motor BLDC 60mm 8 48v 3000 putaran per menit 0.3 ~ 1.2N.m 94 ~ 377w 78 ~ 120mm
Motor BLDC 80mm 4 48v 3000 putaran per menit 0.35 ~ 1.4N.m 110 ~ 440w 78 ~ 138mm
86mm BLDC Motor 8 48v 3000 putaran per menit 0.35 ~ 2.1N.m 110 ~ 660w 71 ~ 138,5mm
110mm BLDC Motor 8 310v 3000 putaran per menit 1.65 ~ 6.6N.m 518 ~ 2073w 83 ~ 173mm
Motor BLDC 130mm 10 310v 3000 putaran per menit 2.39~11.94N.m 750 ~ 2500w 115 ~ 190mm
Di atas hanya untuk produk perwakilan, produk permintaan khusus dapat dibuat sesuai dengan permintaan pelanggan.

mtor
2Spesifikasi listrik dari motor bldc:


    Model
Spesifikasi Satuan JK42BLS01 JK42BLS02 JK42BLS03 JK42BLS04
Jumlah Fase Fase 3
Umber dari Polandia Polandia 8
Tegangan nominal VDC 24
Kecepatan nominal Rpm 4000 3000
Torsi nominal N.m 0.0625 0.125 0.185 0.25
Listrik nominal Amper 1.8 3.3 4.8 6.3
Kekuatan nominal W 26 52.5 77.5 105
Torsi puncak N.m 0.19 0.38 0.56 0.75
Arus puncak Amper 5.4 10.6 15.5 20
Kembali E.M.F. V/Krpm 4.1 4.2 4.3 4.3
Torsi konstan N.m/A 0.039 0.04 0.041 0.041
Inersia rotor g.cm2 24 48 72 96

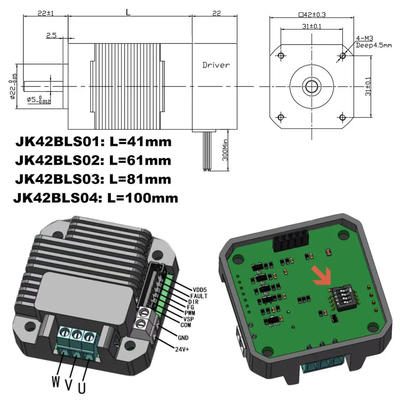

Panjang tubuh mm 41 61 81 100
Berat badan Kilo 0.3 0.45 0.65 0.8
Sensor Honeywell
Panjang Driver 22 mm

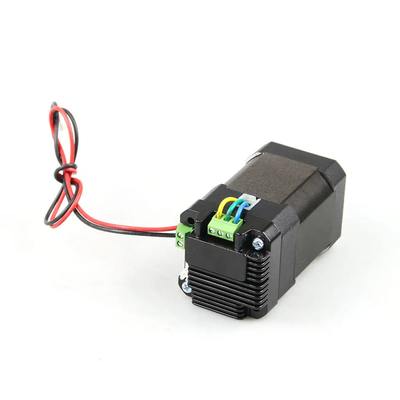

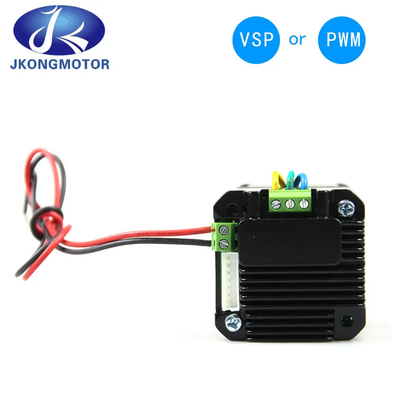

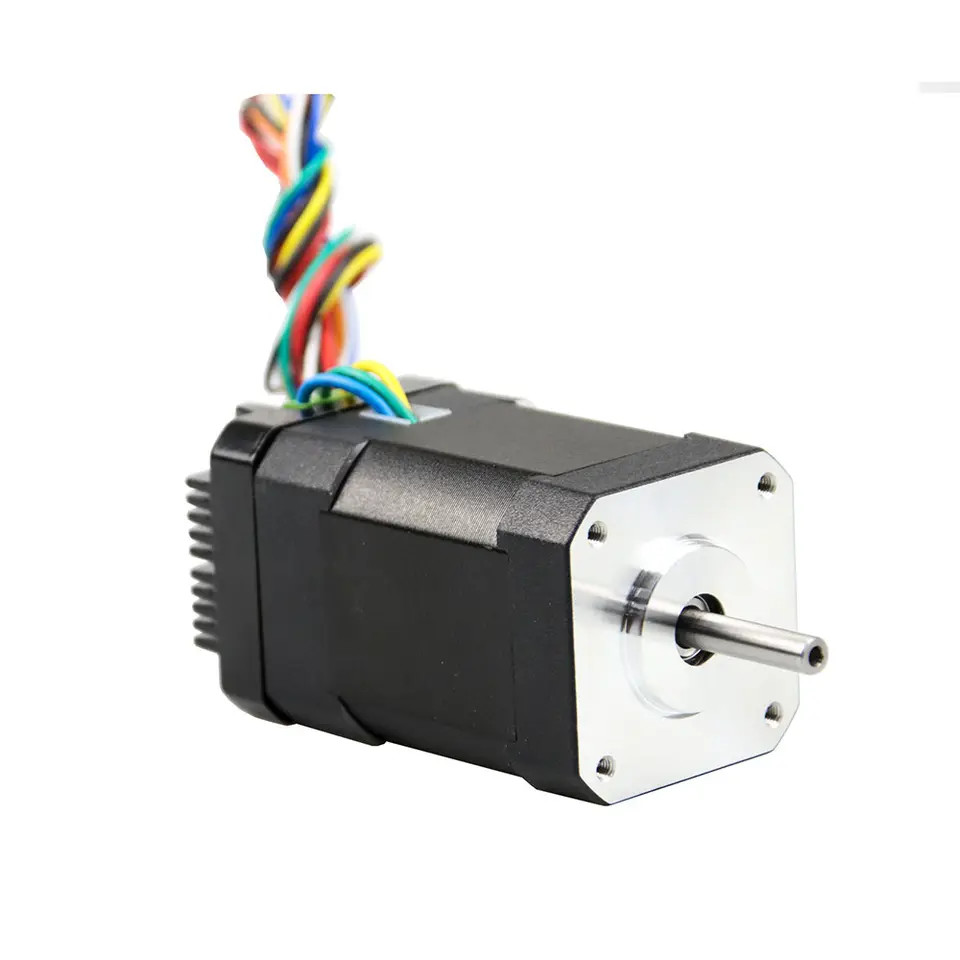

3. Foto dari Integrated driver bldc motor:

Motor DC Brushless 24v dengan Pengontrol Terpadu untuk Mesin Pemotong Rumput dan Taman 0
Motor DC Brushless 24v dengan Pengontrol Terpadu untuk Mesin Pemotong Rumput dan Taman 1

Motor DC Brushless 24v dengan Pengontrol Terpadu untuk Mesin Pemotong Rumput dan Taman 2

1) VSP

Pertama putar switch dial SW3 ke OFF. Port VSP dari driver terhubung ke terminal sinyal positif, dan port COM terhubung ke terminal sinyal negatif.Rentang tegangan sinyal yang diperlukan adalah 0 ~ 10V.

Hubungan antara tegangan sinyal analog dan kecepatan motor (loop terbuka tanpa beban).Hubungan antara tegangan sinyal analog dan kecepatan motor (loop tertutup tanpa beban)

Catatan: Tegangan sinyal analog ≥ 0,7V, motor mulai;Tegangan sinyal analog ≤ 0,4V, motor berhenti.


2) PWM

Pertama putar switch DIP SW3 ke ON. port PWM drive terhubung ke terminal sinyal positif, dan port COM terhubung ke terminal sinyal negatif.Sinyal PWM membutuhkan amplitudo 5V dan frekuensi 1KHz.

Hubungan antara siklus kerja dan kecepatan motor (loop terbuka tanpa beban);Hubungan antara siklus kerja dan kecepatan motor (loop tertutup tanpa beban)

Catatan: Siklus kerja PWM ≥ 7%, motor mulai; Siklus kerja PWM ≤ 4%, motor berhenti.

Motor DC Brushless 24v dengan Pengontrol Terpadu untuk Mesin Pemotong Rumput dan Taman 3

Motor DC Brushless 24v dengan Pengontrol Terpadu untuk Mesin Pemotong Rumput dan Taman 4
4.Membuat peralatan:

Motor DC Brushless 24v dengan Pengontrol Terpadu untuk Mesin Pemotong Rumput dan Taman 5

5Proses produksi:
Motor DC Brushless 24v dengan Pengontrol Terpadu untuk Mesin Pemotong Rumput dan Taman 6

Motor DC Brushless 24v dengan Pengontrol Terpadu untuk Mesin Pemotong Rumput dan Taman 7

Motor DC Brushless 24v dengan Pengontrol Terpadu untuk Mesin Pemotong Rumput dan Taman 8

Motor DC Brushless 24v dengan Pengontrol Terpadu untuk Mesin Pemotong Rumput dan Taman 9
