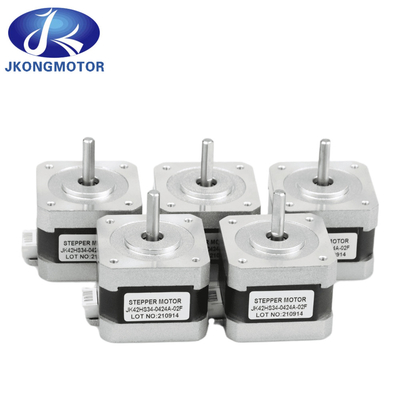

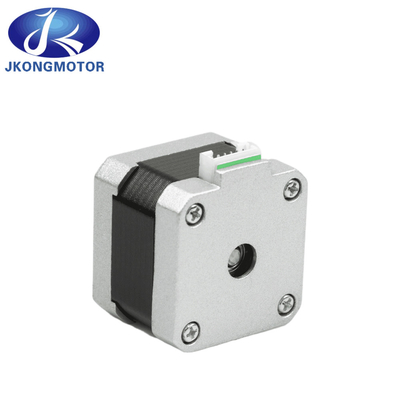

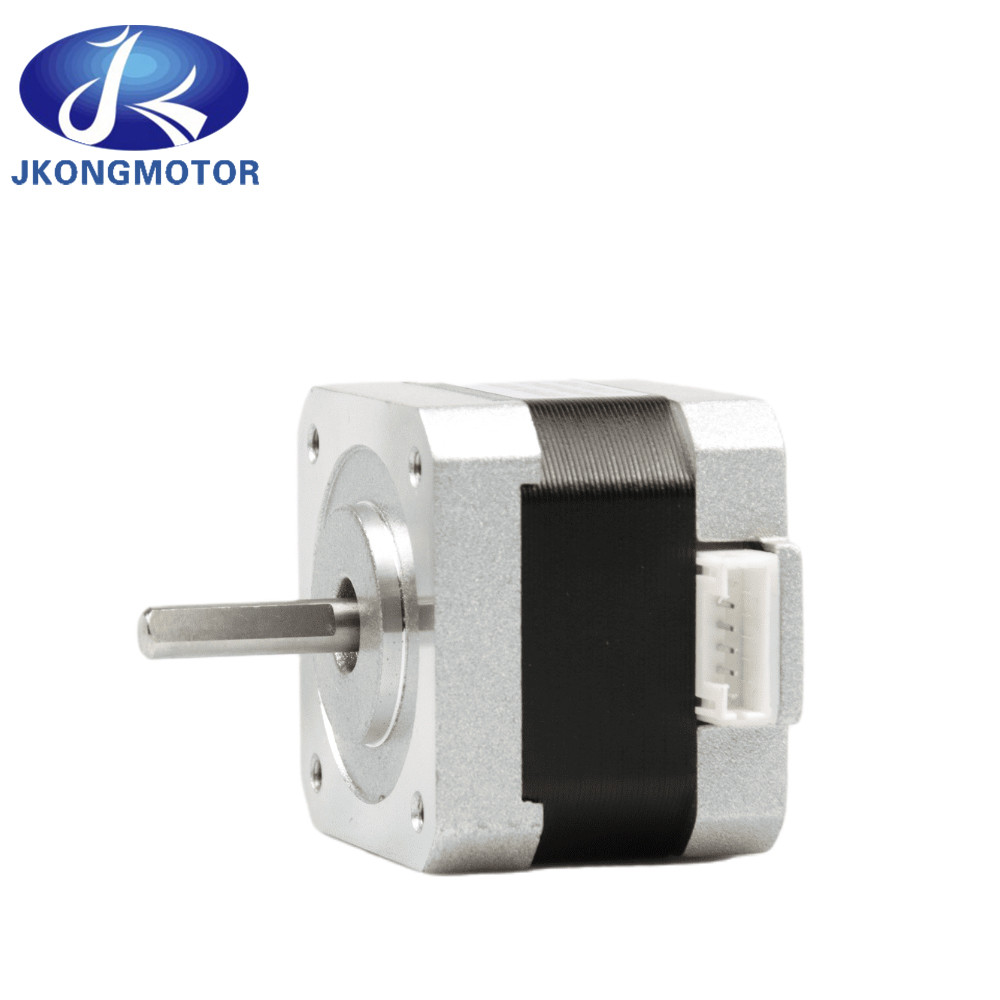

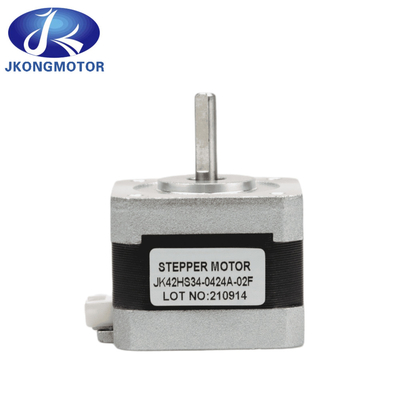

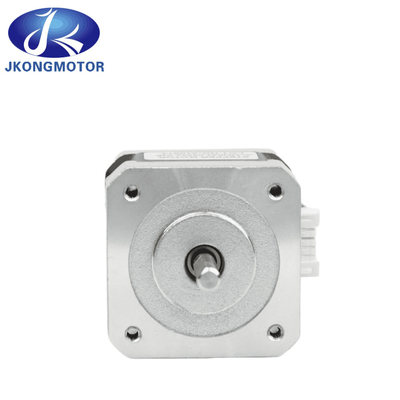

1.8 Tingkat 2 Fase NEMA17 42Mm Motor Stepper / Sm42ht33-1334 JK42HS34-0424A

1.8 Derajat 2 Fase NEMA17 42Mm Motor Stepper/Sm42ht33-1334 JK42HS34-0424A


1Spesifikasi Umum:

• Sudut langkah: 1,8°
• Keakuratan Sudut Langkah: ± 5% ((langkah penuh, tanpa beban)
• Keakuratan resistensi: ± 10%
• Keakuratan induktansinya: ±20%
• Peningkatan suhu: 80°Cmax
• Suhu Lingkungan: -20°C~+50°C
• Resistensi isolasi: 100 MΩ Min. ,500VDC
• Kekuatan Dielektrik: 500VAC selama 1 menit
• Shaft Radial Play: 0.02Max. (450g-load)
• Axis Axial Play: 0.08Max. (450g-load)
• Maks. gaya radial: 28N (20mm dari flange)
• Maks. gaya aksial: 10N

2. NEma 11 Motor StepperSpesifikasi listrik:

Pengemudi motor stepper yang cocok:JK0220


3.Motor Stepper Rpm TinggiDimensi: (Unit=mm)

Keuntungan

• Biaya kontrol yang rendah dicapai
• Torsi tinggi saat memulai dan kecepatan rendah
• Kekerasan
• Kesederhanaan konstruksi
• Dapat beroperasi dalam sistem kontrol loop terbuka
• Perawatan rendah
• Kemungkinan terhambat atau tergelincir
• Akan bekerja di lingkungan apa pun
• Dapat digunakan dalam robotika dalam skala luas.
• Keandalan tinggi
• Sudut rotasi motor sebanding dengan pulsa masukan.
• Motor memiliki torsi penuh saat diam (jika gulungan dihidupkan)
• Posisi yang tepat dan kebalikan gerakan karena motor stepper yang baik memiliki akurasi 3 ~ 5% dari langkah dan kesalahan ini tidak kumulatif dari satu langkah ke langkah berikutnya.
• Tanggapan yang sangat baik untuk memulai / berhenti / mundur.
• Sangat dapat diandalkan karena tidak ada sikat kontak di motor. Oleh karena itu, umur motor hanya tergantung pada umur bantalan.
• Tanggapan motor terhadap pulsa input digital memberikan kontrol loop terbuka, membuat motor lebih sederhana dan lebih murah untuk dikendalikan.
• Dimungkinkan untuk mencapai rotasi sinkron kecepatan sangat rendah dengan beban yang dihubungkan langsung ke poros.
• Berbagai kecepatan rotasi dapat direalisasikan karena kecepatan proporsional dengan frekuensi impuls masukan.

Aplikasi

Motor stepper yang dikendalikan komputer adalah jenis sistem penentuan posisi pengendalian gerak.Mereka biasanya dikendalikan secara digital sebagai bagian dari sistem loop terbuka untuk digunakan dalam aplikasi memegang atau posisi.

Dalam bidang laser dan optik mereka sering digunakan dalam peralatan penentuan posisi presisi seperti aktuator linier, tahap linier, tahap rotasi, goniometer, dan pegangan cermin.Penggunaan lainnya adalah dalam mesin kemasan, dan posisi tahap pilot katup untuk sistem kontrol cairan.

Secara komersial, motor stepper digunakan dalam drive floppy disk, scanner flatbed, printer komputer, plotter, mesin slot, scanner gambar, drive compact disc, pencahayaan cerdas, lensa kamera,Mesin CNC dan, baru-baru ini, di printer 3D.
