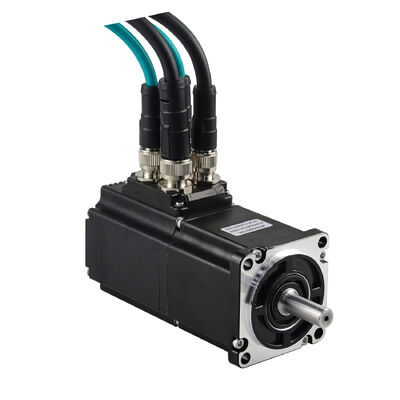

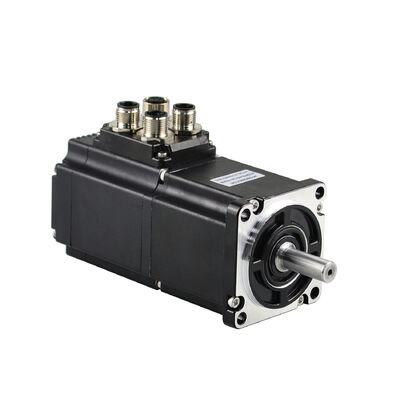

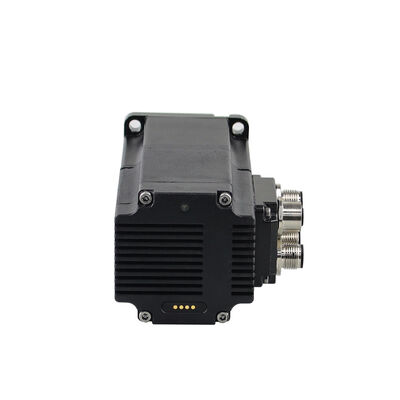

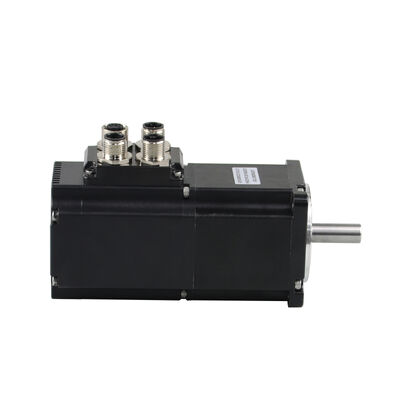

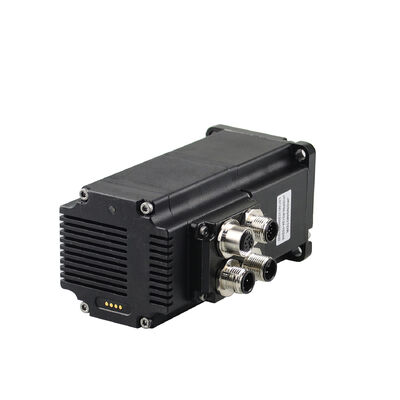

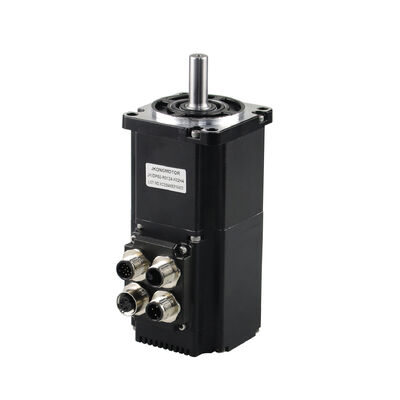

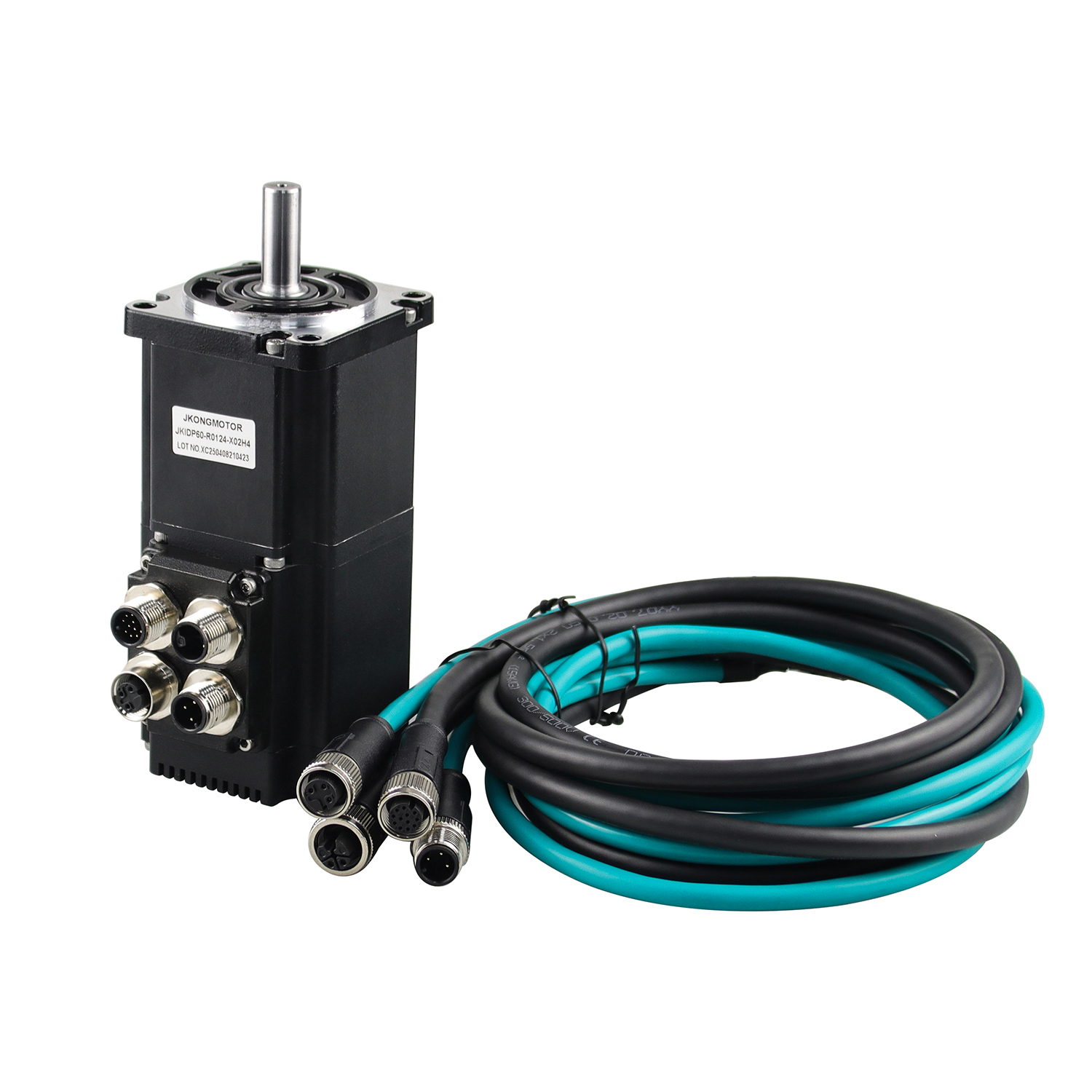

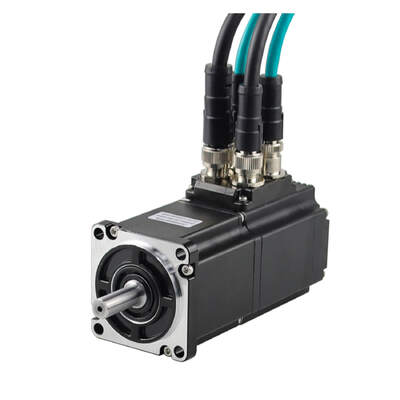

Jkongmotor Pulse RS485 Canopen Ethercat Nema 17 23 24 34 IDS42 57 60 80 Seri Servo Motor Terintegrasi dengan Driver Servo Motor DC Tanpa Sikat dengan Driver Terintegrasi Built In
Deskripsi Produk:
Motor dengan pengontrol atau driver, dan encoder, adalah motor terintegrasi. Motor terintegrasi menghemat kabel antara motor, pengontrol, dan kabinet kontrol. Dengan meminimalkan kompleksitas mesin dan upaya pemasangan, biaya sistem secara keseluruhan berkurang
Karakteristik Servo Motor DC Terintegrasi
1. Kompak: Desain terintegrasi dari motor penggerak terintegrasi Pemasangan mudah, tapak kecil, dan kabel sederhana.
2. Beberapa mode kontrol gerakan: Mendukung protokol standar CiA402, termasuk mode posisi Relatif, mode posisi absolut, Mode kecepatan, mode torsi, dan mode regresi asal.
3. Konsumsi daya rendah: Mengadopsi MOS resistansi internal rendah untuk memastikan kinerja motor Pemanfaatan torsi yang sangat baik sambil mengurangi konsumsi daya motor Dan pembangkitan panas, secara efektif memperpanjang masa pakai
motor.
4. Mode kontrol: Mendukung pulse/RS485/CANopen.
5. Fungsi kecepatan posisi multi segmen: Dengan fungsi posisi multi segmen dan fungsi kecepatan multi segmen.
6. Aman dan andal: Driver built-in di tempat dan sinyal keluaran alarm Nyaman untuk deteksi dan kontrol komputer bagian atas built-in Beberapa fungsi alarm seperti kelebihan diferensial, tegangan kurang, dan suhu berlebih Dapat memastikan pengoperasian yang aman dari peralatan pemrosesan.
Aturan penamaan model untuk servo motor dc terintegrasi tegangan rendah
| ① Nama |
JK: Changzhou Jkongmotor |
⑦ Jenis Encoder |
A1: Encoder absolut putaran tunggal 17bit |
| ② Seri Motor Dc Terintegrasi |
IDP: Tipe Tahan Air Servo Dc Terintegrasi |
A2: Encoder absolut multi putaran 17bit |
| IDC: Tipe Steker Servo Dc Terintegrasi |
A3: Encoder absolut putaran tunggal 15bit |
| IBP: Tipe Tahan Air BLDC Terintegrasi |
A4: Encoder absolut multi putaran 15bit |
| IBC: Tipe Steker BLDC Terintegrasi |
⑧ Rem (Opsional) |
B1: Rem 24V; B2: Rem 48V |
| ③ Rangka Motor |
42=42mm |
⑨ Jenis Poros |
Tidak ada: Poros Keluaran Standar |
| 57=57mm |
01: Poros Keluaran Khusus |
| 60=60mm |
⑩ Jenis Kabel Penghubung |
Y: Crimp Shell |
| 80=80mm |
H: Steker Penerbangan |
| 86=86mm |
M:PG Gland |
| ④ Jenis Kontrol |
P: Pulse |
⑪ Jumlah Kabel Penghubung |
Crimp Shell: 3=Catu daya + komunikasi + I/O |
| R: RS485 |
Crimp Shell: 4=Catu daya + 2 x komunikasi + I/O |
| C: CANopen |
Steker Penerbangan: 2=Catu daya + komunikasi |
| ⑤ Opsi Daya Keluaran |
42: 1=26W; 2=53W; 3=78W |
Steker Penerbangan: 4=Catu daya + 2 x komunikasi + I/O |
| 57: 1=91W; 2=140W; 3=200W |
PG Gland: 2=Catu daya + komunikasi |
| 60: 1=200W; 2=400W |
PG Gland: 4=Catu daya + 2 x komunikasi + I/O |
| 80: 1=750W; 2=1000W |
⑫ Kotak Gigi (Opsional) |
G: Kotak Gigi Planet |
| 86: 1=220W; 2=315W; 3=440W; 4=565W; 6=785W |
RG: Kotak Gigi Planet Sudut Kanan |
| ⑥ Tegangan |
24=24V; 36=36V; 48=48V; 72=72V |
WG: Kotak Gigi Cacing |
| ⑬ Rasio Gigi Pereduksi |
03-1:3; 05-1:5; 10-1:10; 20-1:20... |
Fitur:
Jkongmotor memiliki berbagai lini produksi motor mikro di industri, termasuk Motor Stepper, Motor Servo DC, Motor AC, Motor Tanpa Sikat, Motor Gigi Planet, Kotak Gigi Planet, dll. Melalui inovasi teknis dan kustomisasi, kami membantu Anda membuat sistem aplikasi yang luar biasa dan memberikan solusi fleksibel untuk berbagai situasi otomatisasi industri.
1. Mengadopsi inti M4+ 32-bit baru dengan frekuensi utama 120M atau 240M
2. Karakteristik torsi yang stabil dari kecepatan rendah hingga tinggi, dengan kecepatan dan presisi tinggi
3. Dilengkapi dengan antarmuka resistor rem untuk mencegah kerusakan pada sistem pengereman elektromekanis
4. Rentang kecepatan lebar, kenaikan suhu rendah, dan efisiensi tinggi
5. Motor dan penggerak terintegrasi, ukuran ringkas, kabel sederhana, dan penggerak Kompatibilitas yang baik dengan motor
6. Dilengkapi dengan fungsi perlindungan arus berlebih, tegangan berlebih, suhu berlebih, dan diferensial berlebih
7. Konfigurasikan encoder absolut putaran tunggal 17bit
Metode komunikasi:
1. Jenis pulse
2. Jenis jaringan RS485 MOdbus RTU
3. Jenis jaringan CANopen
Tingkat perlindungan:
Tipe tahan air: IP30, IP54, IP65, opsional
Penggunaan:
Peralatan medis, transportasi logistik, otomatisasi industri, mesin tekstil, laser, menggambar, tradisional Cina
industri bahan obat, dll
IDS42 Series 42mm Nema 17 Pulse RS485 CANopen Integrated Dc Servo Motor:
| Seri |
Seri V1 |
Metode kontrol (opsional) |
Daya Terukur |
Tegangan Terukur |
Arus Terukur |
Kecepatan Terukur |
Torsi Terukur |
Panjang total badan |
Encoder Terintegrasi |
| W |
V |
A |
Rpm |
N.m |
mm |
/ |
| IDS42-0.0625Nm |
JKIDS42-P01A |
Pulse |
26 |
24 |
1.8 |
4000 |
0.0625 |
61 |
17bit |
| JKIDS42-R01A |
RS485 |
| JKIDS42-C01A |
CANopen |
| IDS42-0.125Nm |
JKIDS42-P02A |
Pulse |
53 |
24 |
3.3 |
4000 |
0.125 |
81 |
17bit |
| JKIDS42-R02A |
RS485 |
| JKIDS42-C02A |
CANopen |
| IDS42-0.185Nm |
JKIDS42-P03A |
Pulse |
78 |
24 |
4.5 |
4000 |
0.185 |
101 |
17bit |
| JKIDS42-R03A |
RS485 |
| JKIDS42-C03A |
CANopen |
| IDS42-0.25N.m |
JKIDS42-P04A |
Pulse |
78 |
24 |
4.5 |
3000 |
0.25 |
120 |
17bit |
| JKIDS42-R04A |
RS485 |
| JKIDS42-C04A |
CANopen |
Servo motor terintegrasi yang disesuaikan:
